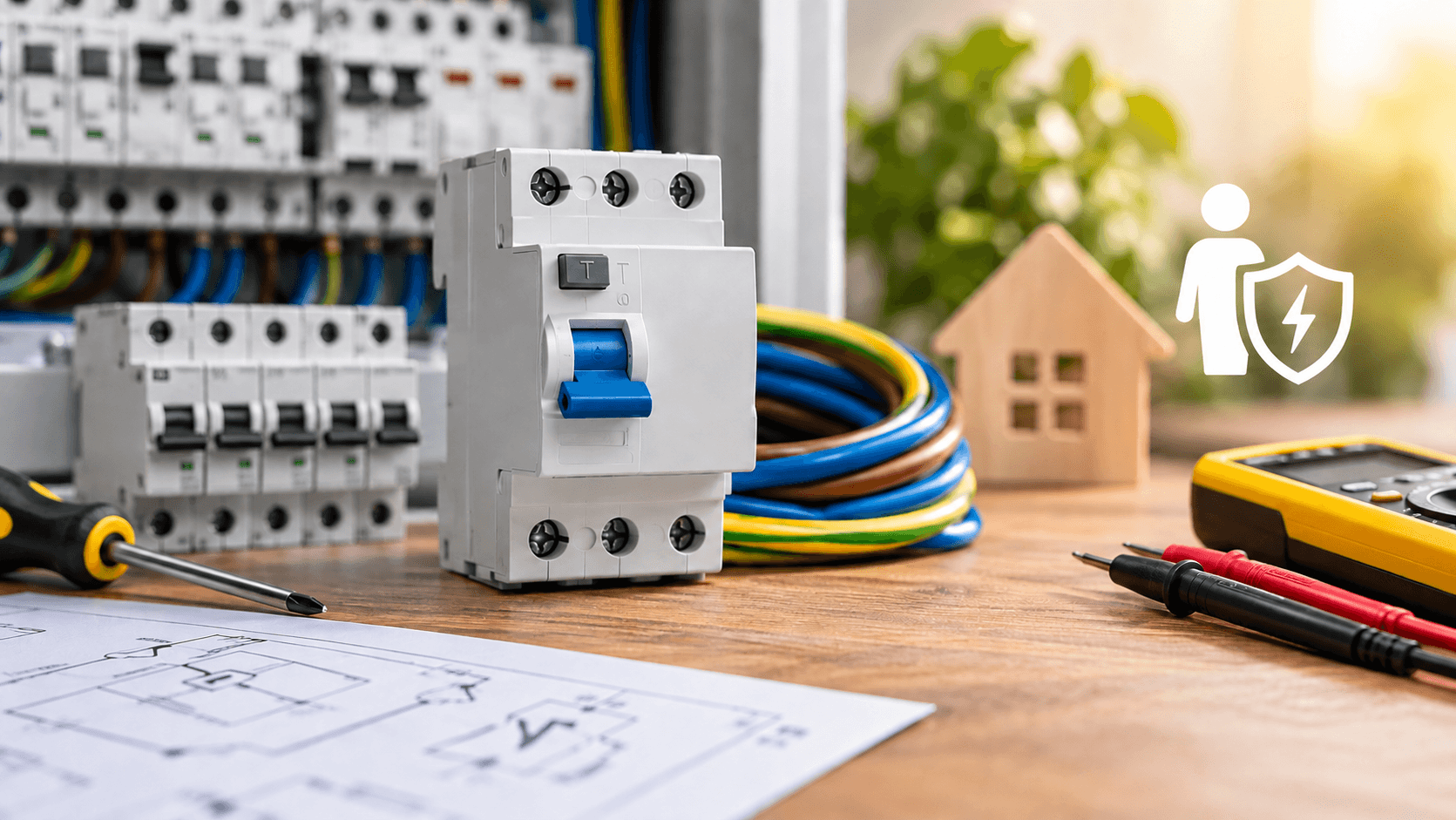

Дефектнотокова защита (ДТЗ) – видове, работа и избор

Дефектнотоковата защита (ДТЗ) е електрическо защитно устройство, което следи за разлика между тока, протичащ по фазовия и нулевия проводник, и изключва захранването при установяване на утечка. Тя намалява риска от токов удар и при определени условия може да помогне за предотвратяване на електрически пожари.

При избора на дефектнотокова защита не бих се водил единствено от цената или от това какво устройство е монтирано в съседното табло. По-важно е да се установи какви консуматори ще защитава, как е изградена инсталацията и дали избраният модел е подходящ за конкретните условия. Именно тези детайли определят дали защитата ще изпълнява правилно предназначението си, без да се стига до несъвместимост или ненужно изключване.

Какво представлява дефектнотоковата защита и за какво служи?

Дефектнотоковата защита е устройство, което открива ток, отклоняващ се от нормалния път на електрическата верига, например към заземени метални части или през човешкото тяло към земята. При достигане на определен праг тя прекъсва захранването, за да ограничи опасното въздействие на утечката.

В битовите и промишлените електрически инсталации ДТЗ се използва като допълнителна защита срещу токов удар и като мярка за намаляване на риска от пожар при някои видове повреди.

Основните ѝ функции са:

• Защита при утечка на ток – установява разлика между тока, който влиза в защитаваната верига, и тока, който се връща.
• Намаляване на риска от токов удар – може да изключи захранването при опасна утечка, включително при определени случаи на контакт с тоководещи части.
• Ограничаване на риска от пожар – може да открие някои утечки, които биха могли да доведат до нагряване и възпламеняване на материали.
• Допълнителна защита на електрическата инсталация – допълва останалите защитни устройства, но не ги заменя.

Важно е да се знае, че стандартната дефектнотокова защита не осигурява сама по себе си защита от претоварване и късо съединение. За тази цел е необходим подходящ автоматичен прекъсвач или комбинирано устройство, което изпълнява и двете функции.

Как работи дефектнотоковата защита?

ДТЗ работи чрез измерване на сумарния ток през активните проводници на защитаваната електрическа верига. Когато токът, който се връща, се различава от подадения, устройството отчита остатъчен ток и изключва веригата, ако са изпълнени условията за задействане.

Принципът може да се обясни с пример: ако през фазовия проводник към уреда преминават 5 A и същият ток се връща през нулевия проводник, няма разлика, която да задейства ДТЗ. Ако част от тока изтече към земята, например през повредена изолация или метален корпус, балансът се нарушава и защитата може да прекъсне захранването.

Работата на дефектнотоковата защита преминава през три основни етапа:

1. Измерване на тока – фазовият и нулевият проводник преминават през измервателен магнитен елемент. При нормална работа токовете им се компенсират.
2. Откриване на утечка – при разлика между токовете се установява остатъчен ток. Когато са изпълнени условията за задействане, се активира изключващият механизъм.
3. Прекъсване на захранването – контактите се отварят и прекъсват захранването на защитаваната верига, ограничавайки продължителността на опасната утечка.

Това е причината ДТЗ да се различава от стандартния автоматичен прекъсвач. Автоматичният прекъсвач реагира основно на претоварване и късо съединение, докато дефектнотоковата защита следи за утечки.

Какви видове дефектнотокова защита има?

Дефектнотоковите защити се различават според формата на остатъчния ток, който могат да разпознават, начина на монтаж и допълнителните си функции. За правилния избор трябва да се разграничат типът AC, A, F или B, еднофазното или трифазното изпълнение и комбинираната ДТЗ с вградена защита от свръхток.

Моят съвет е първо да изберете правилния тип, а след това конкретния модел. Често при сравняването на ДТЗ вниманието пада върху ампеража, броя полюси и цената, но типът на остатъчния ток е също толкова важен. Две устройства с еднакви номинални стойности не са непременно взаимозаменяеми.

Особено внимание заслужават инсталациите с инверторни климатици, термопомпи, честотни регулатори и зарядни устройства за електромобили. При тях не трябва автоматично да се приема, че ДТЗ тип A е достатъчна без проверка на изискванията на производителя. Проверете изискванията на производителя, преди да направите избора.

Каква е разликата между ДТЗ тип AC, A, F и B?

Буквеното означение показва какви форми на остатъчен ток може да разпознава устройството. То не показва дали защитата е еднофазна или трифазна и не определя само по себе си чувствителността ѝ.

За много съвременни битови инсталации тип A е подходяща отправна точка, но окончателният избор зависи от изискванията на конкретните уреди и проекта. Например някои честотно управлявани уреди изискват тип F, а определени трифазни инверторни системи – тип B или друго решение, изрично посочено от производителя.

Не избирайте тип AC само защото е по-евтин или защото е използван в старата инсталация. Електронните устройства могат да създават остатъчни токове, които тип AC не е предназначен да разпознава.

Когато избирам защита за отделен електрически кръг, бих разгледал и варианта с комбинирана ДТЗ. Предимството е, че дефектнотоковата и свръхтоковата защита са обединени в едно устройство, а отделните кръгове могат да бъдат защитени самостоятелно.

Това е практично решение за нови табла или при цялостна подмяна на защитите. Не означава обаче, че комбинираната ДТЗ винаги е по-добрият избор. При някои инсталации отделната ДТЗ с автоматичен прекъсвач е напълно подходяща. Решението трябва да отчита схемата, наличното място в таблото, селективността и цената на цялото защитно оборудване, а не само цената на едно устройство.

Каква е разликата между стандартна и комбинирана ДТЗ?

Стандартната дефектнотокова защита и комбинираната ДТЗ се различават по това дали имат вградена защита от претоварване и късо съединение.

Стандартна ДТЗ (RCCB)

Следи за утечки и прекъсва веригата при установяване на остатъчен ток. Не осигурява самостоятелно защита от претоварване и късо съединение, затова трябва да бъде правилно координирана с подходяща свръхтокова защита.

Комбинирана ДТЗ (RCBO)

Съчетава дефектнотокова защита и защита от свръхток в едно устройство. Така една електрическа верига може да бъде защитена от утечки, претоварване и късо съединение при правилно подбрани параметри.

Комбинираната ДТЗ е полезна, когато искате отделните вериги в таблото да имат собствена защита. При повреда в една верига това може да ограничи изключването само до нея, вместо да остане без захранване цяла група консуматори.

При избор проверявайте не само цената и броя полюси, но и номиналния ток, характеристиката на свръхтоковата защита, чувствителността, типа на остатъчния ток и изключвателната способност според проекта.

Какво е трифазна дефектнотокова защита и кога се използва?

Трифазната дефектнотокова защита е предназначена за електрически инсталации с трифазно захранване. Тя следи токовете през трите фази и, когато е приложимо, през нулевия проводник, като установява остатъчен ток и изключва защитаваната верига при задействане.

Трифазни ДТЗ се използват в къщи с трифазно захранване, работилници, производствени помещения и инсталации с трифазни електродвигатели или друго подходящо оборудване.

При избора трябва да се съобразят броят на полюсите, номиналният ток, чувствителността и типът на защитата.

• 4-полюсна ДТЗ (4P) обичайно се използва при трифазна система с три фази и нула, когато всички тези проводници трябва да бъдат обхванати от защитата.
• 3-полюсно изпълнение може да е приложимо за определени трифазни вериги без нулев проводник, но съвместимостта трябва да се потвърди според конкретното устройство и схемата.
• Трифазна комбинирана ДТЗ съчетава дефектнотокова защита и защита от свръхток, когато е предвидена за съответната конфигурация и номинални параметри.

Не е достатъчно устройството просто да е означено като трифазно. Например трифазен честотен регулатор може да изисква ДТЗ тип B, докато друг консуматор може да допуска различен тип. Следвайте документацията на производителя и проекта на инсталацията.

Каква чувствителност на ДТЗ да изберете – 30 mA, 100 mA или 300 mA?

Чувствителността на дефектнотоковата защита се определя от номиналния остатъчен ток на задействане, означен като IΔn. Стойността показва при какъв остатъчен ток устройството трябва да изключи съгласно характеристиките си.

За допълнителна защита на хората в много жилищни приложения се използва ДТЗ с чувствителност 30 mA. Защитите с 100 mA или 300 mA не трябва да се разглеждат като равностойна замяна на 30 mA, когато е необходима допълнителна защита срещу токов удар.

При инсталации с няколко последователно свързани защити трябва да се съобразят селективността, времезакъснението и характеристиките на устройствата. По-висок праг на задействане не означава по-добра защита на хората.

Не приемайте, че по-високата стойност в mA означава по-добра защита на хората. Например ДТЗ с чувствителност 300 mA не е равностоен заместител на устройство с 30 mA, когато се изисква допълнителна защита срещу токов удар.

Друг важен момент е, че ДТЗ с чувствителност 30 mA може да изключва при натрупване на утечки от няколко електроуреда. Това не означава автоматично, че устройството е дефектно. Ако изключванията се повтарят, правилният подход е да се измерят утечките и да се провери инсталацията, вместо защитата да се сменя на сляпо с модел с по-висок праг на задействане.

Как да изберете правилната дефектнотокова защита?

Правилният избор зависи от защитаваната верига, електрическите консуматори и останалите защитни устройства в таблото. Преди покупка проверете следните характеристики:

1. Тип на защитата: AC, A, F или B според възможните остатъчни токове и изискванията на производителя.
2. Чувствителност: например 30 mA за допълнителна защита на хората, когато е необходима.
3. Номинален ток: трябва да бъде съобразен с натоварването и координиран със свръхтоковата защита.
4. Брой полюси: според еднофазната или трифазната схема.
5. Наличие на вградена защита от свръхток: стандартната ДТЗ и комбинираната ДТЗ имат различни функции.
6. Производител и серия: проверете техническите данни, съвместимостта и указанията за монтаж.

Например за отделен кръг в жилище може да се предвиди комбинирана ДТЗ тип A, 30 mA, с подходящ номинален ток. Конкретният модел обаче трябва да се избере според сечението на проводниците, натоварването, характеристиката на прекъсвача и условията на инсталацията.

Можете да разгледате наличните модели в категорията с дефектнотокови защити, включително трифазни дефектнотокови защити и дефектнотокови защити тип A.

Как се проверява дали дефектнотоковата защита работи?

Дефектнотоковата защита обикновено разполага с бутон „T“ или „TEST“, чрез който се проверява задействането на вътрешния тестов механизъм. Проверявайте устройството с периодичността, посочена от производителя.

При натискане на бутона защитата трябва да изключи, ако е правилно захранена и функционира нормално. Ако не изключи, не приемайте, че устройството е изправно — потърсете квалифициран електротехник.

Тестовият бутон не заменя измерването на тока и времето на задействане със специализиран уред. Такива измервания са подходящи при първоначалната проверка на инсталацията, периодична техническа проверка или съмнение за неизправност.

Какви грешки да избягвате при избора на дефектнотокова защита?

При избора и подмяната на ДТЗ има няколко често срещани грешки, които могат да компрометират защитата или да доведат до проблеми в работата на инсталацията.

• Избор само по ампераж. Номиналният ток не показва какви остатъчни токове може да разпознава устройството. Проверявайте и типа AC, A, F или B.
• Използване на ДТЗ като заместител на автоматичен предпазител. Стандартната ДТЗ не осигурява самостоятелно защита от претоварване и късо съединение.
• Приемане, че всяка трифазна ДТЗ е подходяща за всеки трифазен уред. Броят полюси и типът на защитата трябва да съответстват на електрическата схема и изискванията на консуматора.
• Пренебрегване на повтарящите се изключвания. Те могат да сигнализират за повреда, влага, нарушена изолация или сумарни утечки от няколко уреда.
• Пренебрегване на заземяването. ДТЗ е допълнителна защита и не замества защитния проводник или останалите мерки за електрическа безопасност.

При съмнение за правилния модел или схемата на свързване е разумно изборът и монтажът да се извършат от квалифициран електротехник. Дори правилно подбраното устройство няма да осигури необходимата защита, ако е свързано неправилно или е несъвместимо с инсталацията.

Често задавани въпроси за дефектнотоковите защити

Може ли ДТЗ да предпази от всеки токов удар?

Не. ДТЗ намалява риска, като прекъсва захранването при определени условия, но не гарантира защита във всички ситуации. Например допирът едновременно до фаза и нула може да не създаде достатъчна разлика между токовете, за да се задейства устройството.

Каква е разликата между ДТЗ и автоматичен предпазител?

ДТЗ открива остатъчен ток, докато автоматичният прекъсвач защитава от претоварване и късо съединение. Комбинираната ДТЗ (RCBO) съчетава двете функции в едно устройство.

Може ли дефектнотокова защита да се използва без заземяване?

Да, ДТЗ може да работи и при двупроводна инсталация, но липсата на защитен проводник оставя съществени рискове. Устройството не замества заземяването. Прочетете повече в статията Дефектнотокова защита при двужилна инсталация.

Защо дефектнотоковата защита изключва без видима причина?

Причините могат да бъдат повреден електроуред, влага, нарушена изолация, натрупване на утечки от няколко консуматора или неправилно свързани проводници. Не изключвайте защитата трайно и не я заобикаляйте, за да избегнете повторното задействане — причината трябва да бъде установена.
