Дефектнотоковата защита (ДТЗ) работи и при двупроводна (двужулна) инсталация без заземяване, защото следи разликата между тока във фазата (L) и в нулата (N), а не защитния проводник. Защитата обаче е непълна: при повреда металният корпус на уреда остава под напрежение, докато някой не го докосне. Затова ДТЗ 30 mA е задължително подобрение, но не заменя трижилна (триповодна) инсталация.
Въведение
Дефектнотоковата защита е едно от най-важните устройства за електробезопасност в дома. Но какво се случва, когато инсталацията е стара и е изпълнена с двужилно окабеляване – само фаза и нула, без заземяване?
В тази статия ще разберете:
- може ли да се използва ДТЗ при двужилна инсталация;
- какви са рисковете и какво защитата не покрива;
- как да изберете подходяща дефектнотокова защита;
- какво да проверите при монтажа и кога е време за нова инсталация.
Как работи дефектнотоковата защита?
Дефектнотоковата защита сравнява тока, който влиза по фазата (L), с тока, който се връща по нулата (N). Ако разликата надхвърли номиналния ѝ ток на задействане (например 30 mA), тя изключва веригата.
Разлика се появява, когато част от тока изтича по друг път – през повреден уред, през влажна изолация или през тялото на човек към земята. При ток на утечка, равен на номиналния, стандартните ДТЗ трябва да изключат за не повече от 300 ms, а при петкратно по-голям ток – за не повече от 40 ms (изисквания на БДС EN 61008-1 за защити без забавяне).
Важно: ДТЗ не защитава от претоварване и късо съединение между фаза и нула. За това служат автоматичните предпазители, затова двете устройства се монтират заедно.
Какъв е проблемът при двужилна инсталация?
При двужилните инсталации липсва защитен проводник (PE). Това не спира работата на ДТЗ, но променя момента, в който тя реагира.
Защитата реагира чак при допир
В трижилна инсталация повреда към металния корпус на уред веднага пуска ток към заземяването и ДТЗ изключва още преди някой да пипне уреда. В двужилна инсталация такъв път няма: токът към земята потича едва когато човек докосне корпуса. ДТЗ 30 mA ще изключи тогава, но човекът ще усети удара.
Металните корпуси могат да останат под напрежение
Пералня, бойлер или метален осветител с повредена изолация могат да стоят под напрежение неограничено дълго, без защитата да разбере, докато не се появи път към земята.
Чести и „необясними“ изключвания
Старите кабели често имат влошена изолация и утечки. Срещат се и смесени нули – нулата на една верига е свързана към нулата на друга или към метални части. И в двата случая ДТЗ изключва без видима причина, а проблемът е в инсталацията, не в защитата.
Може ли да се използва ДТЗ при двужилна инсталация?
Да. Дефектнотоковата защита работи и без заземяване и при двужилна инсталация е силно препоръчителна, защото е основната защита на хората от токов удар.
Ограниченията са две:
- защитата не е пълна – повреда в уред не се изключва, докато някой не докосне корпуса;
- рискът остава по-висок спрямо трижилна инсталация със заземяване и ДТЗ.
Как да изберете правилната дефектнотокова защита?
При избор обърнете внимание на четири параметъра: чувствителност, номинален ток, тип и брой полюси.
Чувствителност (ток на задействане IΔn)
- 30 mA – за защита на хора. Това е изборът за жилища, бани, кухни и контактни вериги.
- 100 mA / 300 mA – за защита от пожар и като главна защита пред други ДТЗ. Не защитават надеждно човек при допир.
Номинален ток (In)
Номиналният ток на ДТЗ трябва да е равен или по-голям от тока на предпазителя пред нея. Ако главният автоматичен предпазител е 25 A, ДТЗ трябва да е поне 25 A; ако е 40 A – поне 40 A. Най-често срещаните стойности са 25 A, 40 A и 63 A.
Тип защита
| Тип | Какви утечки засича | Подходящ за |
|---|
| AC | само синусоидален променлив ток | прости резистивни товари (осветление, нагреватели) |
| A | променлив и пулсиращ постоянен ток | дом с модерна техника: перални, индукционни плотове, инверторни климатици, електроника |
| F | като тип A плюс смесени честоти | еднофазни уреди с честотни регулатори (инверторни перални, термопомпи) |
| B | и гладък постоянен ток | зарядни станции за електромобили, фотоволтаични инвертори, трифазни честотни регулатори |
За съвременно жилище тип A е разумният минимум.
Брой полюси

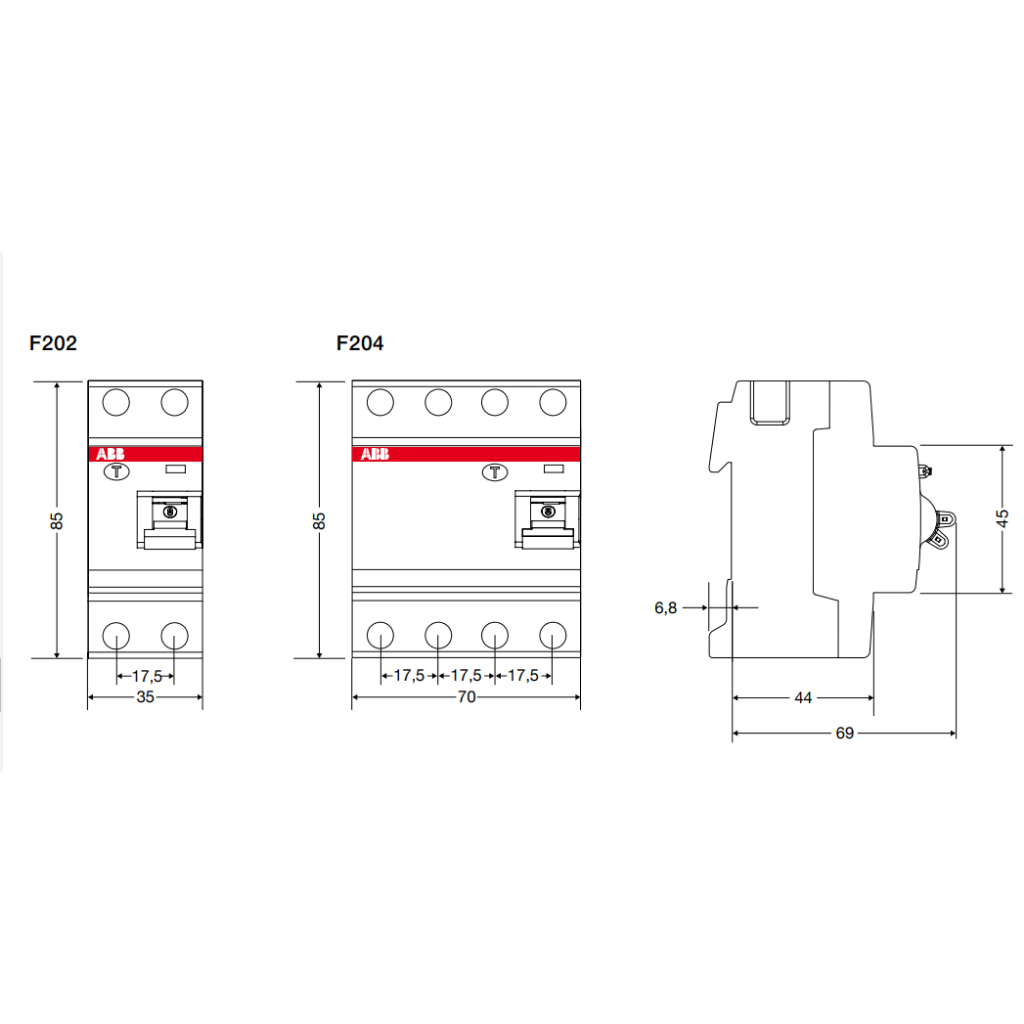

За еднофазно захранване (повечето апартаменти) се използва двуполюсна ДТЗ (1P+N). За трифазно – четириполюсна (3P+N).
Правилен монтаж при двужилна инсталация
За да работи ДТЗ надеждно в стара инсталация, спазвайте следните правила. Монтажът в ел. табло трябва да се извършва от правоспособен електротехник.

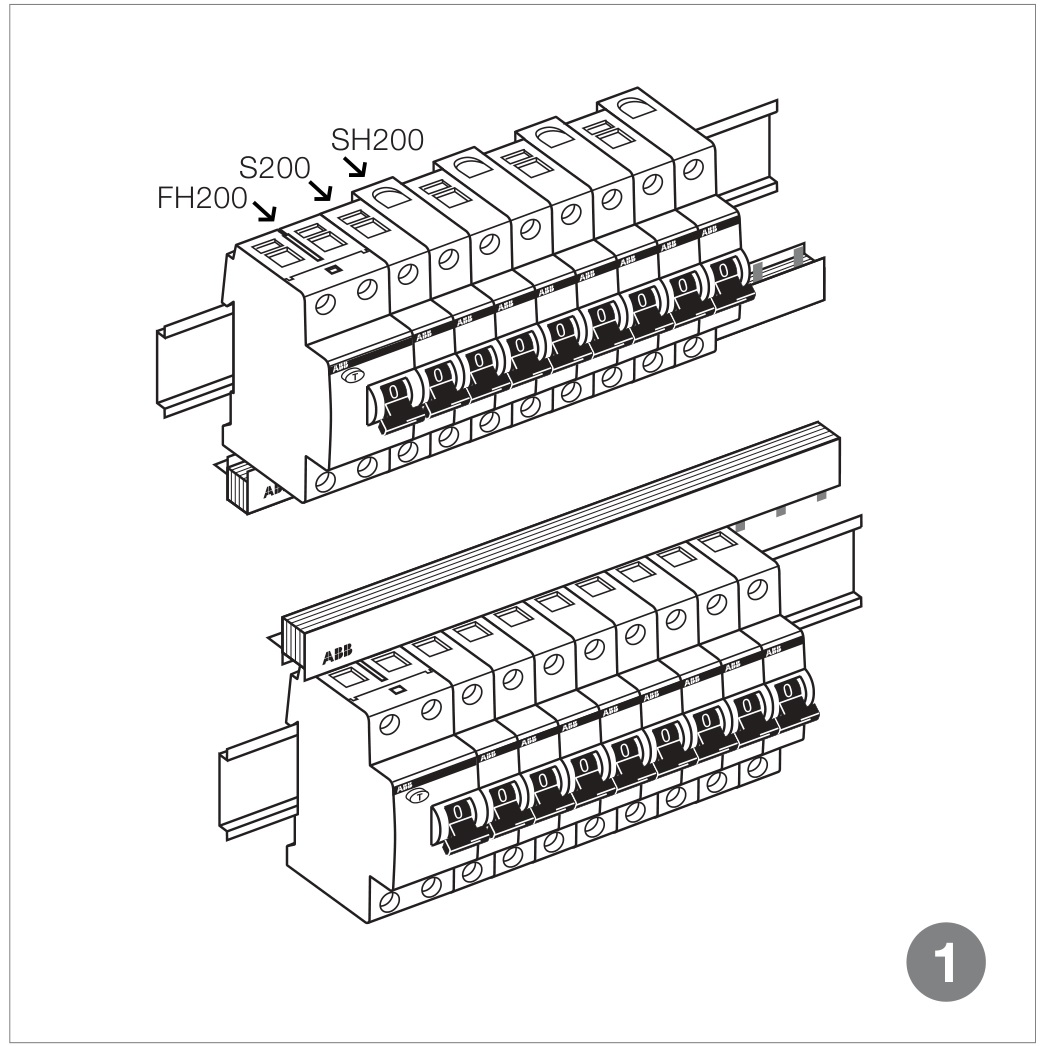

Монтирайте ДТЗ в ел. таблото
Така защитавате цялата инсталация или групи вериги. При стара инсталация с много утечки е по-практично да има отделни ДТЗ за различни групи (например кухня и баня отделно от осветлението), за да не изключва целият апартамент.
Не смесвайте нулите
Нулата на всяка верига след ДТЗ трябва да минава само през тази ДТЗ. Ако нула от защитена верига се свърже с нула от незащитена или от друга ДТЗ, защитата ще изключва постоянно.
Не правете мост между нулата и заземителната клема
В стари инсталации понякога заземителната клема на контакта се свързва към нулата (т.нар. зануляване в контакта). Това е опасно: при прекъсната нула корпусът на уреда остава под фазно напрежение, а след ДТЗ такава връзка води и до постоянни изключвания.
Проверете инсталацията
Преди монтажа е добре електротехник да направи:
- измерване на изолационното съпротивление и утечките по веригите;
- проверка на връзките в разклонителните кутии и контактите;
- проверка на ДТЗ с уред след монтажа (време и ток на изключване).
След монтажа натискайте бутона „T“ (тест) на ДТЗ поне веднъж на няколко месеца. Ако защитата не изключи, подменете я.
Кога е задължително да направите ъпгрейд?
Помислете за подмяна на инсталацията, ако:
- предпазителите или ДТЗ изключват често без видима причина;
- инсталацията е с алуминиеви проводници;
- използвате мощни уреди (бойлер, фурна, климатици) на стари вериги;
- контактите и кутиите загряват, миришат на изгоряло или са потъмнели.
Добра практика, ако цялостна подмяна не е възможна веднага, е да изтеглите нови линии с трижилен кабел за кухнята и банята – помещенията с най-мощни уреди и най-голям риск от токов удар.
Често задавани въпроси
Ще изключи ли ДТЗ, ако няма заземяване?
Да. ДТЗ изключва, когато част от тока изтече извън веригата фаза–нула, включително през тялото на човек към земята. Без заземяване обаче повреда в уред не се засича, докато някой не го докосне.
Защо ДТЗ изключва постоянно в стара инсталация?
Най-честите причини са влошена изолация на старите кабели, смесени нули между веригите и повреден уред. Изключете всички уреди и ги включвайте един по един – ако проблемът остане без уреди, той е в инсталацията и трябва да се провери от електротехник.
Може ли ДТЗ да замести заземяването?
Не. ДТЗ ограничава продължителността на удара, а заземяването отвежда тока на повредата и позволява изключване преди допир. Най-безопасно е двете да работят заедно.
Каква ДТЗ ми трябва за апартамент?

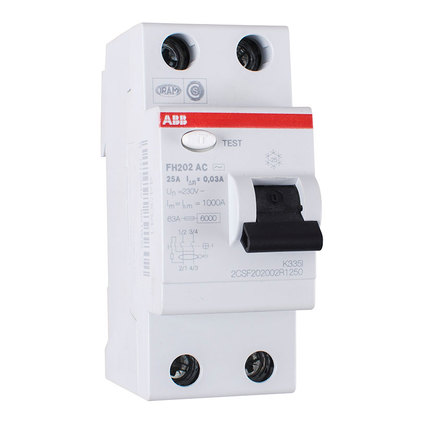

За повечето апартаменти: двуполюсна ДТЗ, 30 mA, тип A, с номинален ток равен или по-голям от главния предпазител (обикновено 25 A или 40 A).
Заключение
Дефектнотоковата защита при двужилна инсталация е възможно и препоръчително, но компромисно решение. Тя значително намалява риска от тежък токов удар, но не го премахва, защото без заземяване повредите се откриват едва при допир.
Най-доброто решение остава модерна трижилна инсталация със заземяване и качествена ДТЗ 30 mA тип A от доказан производител.
