КАБЕЛИ ЗА СОЛАРНИ ПАНЕЛИ

Показани са 1-12 от общо 12 артикул(а)

Какъв соларен кабел се използва за фотоволтаици?

За DC страната на системата се използва соларен кабел тип H1Z2Z2-K, произведен по EN 50618 / IEC 62930. Той е предвиден за постоянен ток до 1 500 V и за постоянно излагане на слънце, студ и влага.

Кабелите за соларни панели в категорията имат многожично жило от калайдисана мед и двойна изолация от омрежен полиетилен (XLPE). Според техническия лист на V-TAC те работят от −40 до 90 °C, безхалогенни са, не разпространяват горене и са устойчиви на UV лъчи и озон. Използват се между соларните панели и инвертора, както и между отделните стрингове. Обозначението се разчита така: H – хармонизиран европейски тип, Z2 – безхалогенна изолация и обвивка, K – гъвкаво жило. Ако тепърва планирате фотоволтаична система, сечението се избира след като знаете броя панели и разстоянието до инвертора.

Соларен кабел 4 или 6 мм² да изберете?

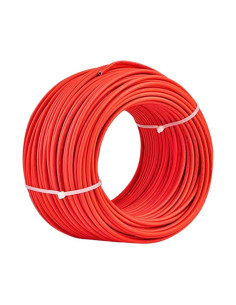

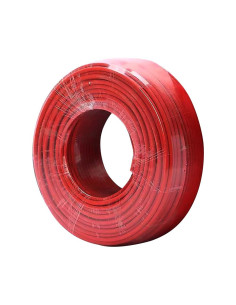

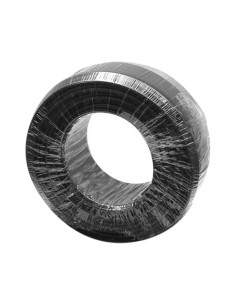

Соларен кабел 4 мм² е достатъчен за трасета до около 20–25 м при обичайния ток на стринга от 10–14 A. Соларен кабел 6 мм² (в бранша „6 квадрата“) се избира при трасета над 25–30 м или когато искате по-ниски загуби.

Сечението не се определя само от допустимия ток, който и при 4 мм² е с голям запас. По-важен е спадът на напрежението по дължината на кабела. В практиката се цели спад до 1–1,5 % на DC страната. Пример със стринг 400 V и 13 A при 30 м до инвертора (60 м общо за плюс и минус): при 4 мм² спадът е около 4 V, или 1 %. При 6 мм² той е около 2,6 V, или 0,66 %. Изчислението е по съпротивлението от техническия лист.

Параметър Соларен кабел 4 мм² Соларен кабел 6 мм²
Тип и стандарт H1Z2Z2-K, EN 50618 / IEC 62930 H1Z2Z2-K, EN 50618 / IEC 62930
Напрежение AC 1 000 V, DC до 1 500 V AC 1 000 V, DC до 1 500 V
Допустим ток при 30 °C 57 A 72 A
Съпротивление на жилото при 20 °C ≤ 5,09 Ω/km ≤ 3,39 Ω/km
Външен диаметър 5,5 ± 0,15 мм 6,1 ± 0,2 мм
Работна температура −40 до 90 °C −40 до 90 °C
Подходящ за къси трасета, малки покривни системи дълги трасета, по-ниски загуби

Соларен кабел 10 мм² се използва при много дълги трасета или паралелни стрингове. В тази категория се предлагат сеченията 4 и 6 мм², които покриват повечето битови и търговски инсталации.

Колко метра соларен кабел ще Ви трябват?

Нужната дължина е разстоянието от панелите до инвертора, умножено по две (плюс и минус) и по броя на стринговете, с 10–15 % резерв за обходи. Затова кабелите се купуват по двойки: червен за плюса и черен за минуса.

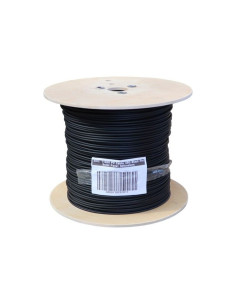

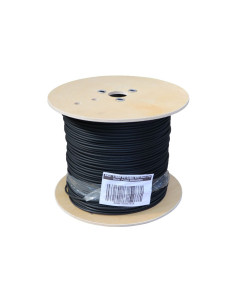

Пример: система с два стринга на 20 м от инвертора изисква около 80 м кабел, тоест по една червена и една черна ролка от 50 м. Ролките от 100 м са за по-големи покриви, а тези от 500 м – за монтажници и обекти с много стрингове. Цената на метър зависи от сечението и е по-ниска при по-дългите ролки. Броят на стринговете зависи от входовете на инвертора. При мрежовите соларни инвертори и хибридните инвертори те са посочени в характеристиките като брой MPPT входове.

С какво се свързва соларният кабел?

Соларният кабел се свързва към панелите и инвертора с MC4 конектори, които се кримпват към жилото. За DC кабела трябват още защита и правилно свързване на AC страната.

Връзките между инвертора и батериите за соларни системи се правят с кабелите, които производителят на батерията предписва, а не с PV кабел.

Как се полага соларният кабел на покрива?

Кабелът се укрепва към релсите на конструкцията, без да виси и без да лежи в локви или върху остри ръбове. Където минава през стена, таван или открито трасе по фасадата, се прекарва в гофрирана тръба.

За закрепване към профилите използвайте UV устойчиви кабелни връзки, а за преходите през сградата – гофрирани тръби. Радиусът на огъване не трябва да е по-малък от 4–5 пъти външния диаметър, или около 25–30 мм за 6 мм². Плюсът и минусът на един стринг се водят един до друг, за да не се образува примка, която събира пренапрежения при мълния. Металната конструкция и рамките на панелите се свързват към заземлението.

Кой е най-добрият соларен кабел?

Най-добрият соларен кабел е този, който има H1Z2Z2-K по EN 50618, калайдисано медно жило и сечение, избрано по спада на напрежението, а не по най-ниската цена на метър. Кабел без маркировка не може да се провери нито за реалното сечение, нито за напрежението и UV устойчивостта.

Проверете отпечатаната маркировка върху обвивката и техническия лист. Към ролките V-TAC от 500 м е приложен технически лист KBE Solar с TÜV сертификат. Ако не искате да подбирате кабели, конектори и защити поотделно, разгледайте готовите конфигурации соларни системи.

Често задавани въпроси

Защо соларните кабели са червени и черни?

Цветът само обозначава полюса: червеното е за плюс, а черното за минус. Конструкцията и изолацията на двата кабела са еднакви, но цветовете намаляват риска от обърната полярност при свързване на стринговете.

Може ли да се използва обикновен кабел NYM или ПВА за фотоволтаици?

Не. Обикновените инсталационни кабели не са предвидени за 1 500 V DC и за постоянно UV облъчване, а изолацията им се напуква на слънце. Освен това не пасват плътно в MC4 конекторите, което води до прегряване.

Как се кримпва MC4 конектор?

Оголете около 7–8 мм от жилото, поставете металната гилза и я кримпнете с клещи за MC4 в гнездото за съответното сечение. После вкарайте гилзата в корпуса до щракване и затегнете гайката с ключ. Изтеглете леко кабела, за да проверите връзката.
