ИНФОРМАЦИОННИ РОЗЕТКИ RJ45, TV и USB

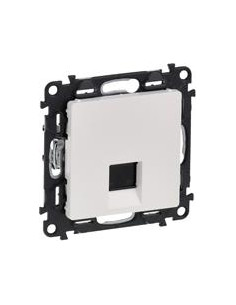

Legrand Розетка RJ45 cat.5e UTP цвят бял Valena Life - 753140

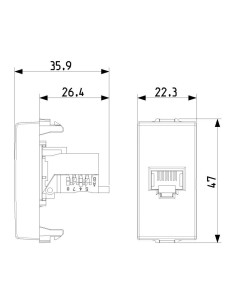

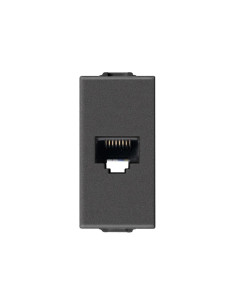

VIMAR 09338.9.CM RJ45 Интернет розетка кат.5e Netsafe UTP, Карбон мат, 1M NEVE UP

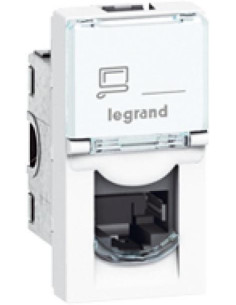

Legrand Розетка RJ45 cat.6 UTP 1 мод. цвят бял Mosaic - 076561

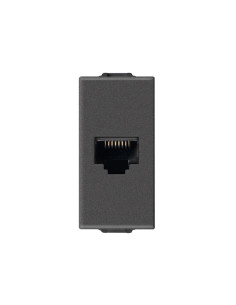

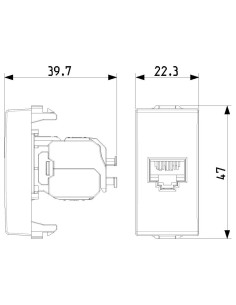

VIMAR 09339.16.CM RJ45 Интернет розетка кат.6A Netsafe FTP, Карбон мат, 1M NEVE UP

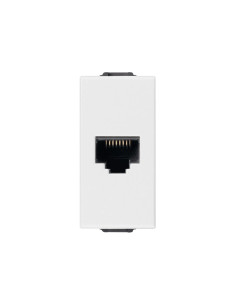

VIMAR 09339.6 RJ45 Интернет розетка кат.6 Netsafe UTP 110, Бял, 1M NEVE UP

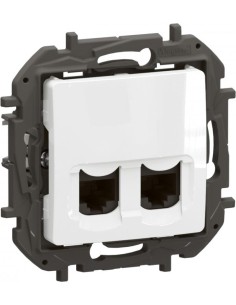

Legrand Розетка 2xRJ45 cat.5e UTP цвят Бял Niloe New NP4331WH
Legrand Розетка 2xRJ45 cat.6 FTP цвят Бял Niloe New NP4332WH
Legrand Розетка 2xRJ45 cat.6 UTP цвят Бял Niloe New NP4334WH
Legrand Розетка 2xRJ45 cat.6A STP цвят Бял Niloe New NP4335WH

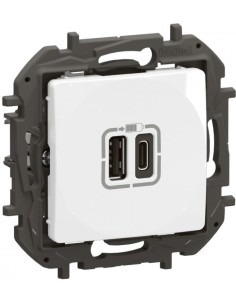

Legrand Розетка 2хUSB за зареждане тип A+C 3A 15W цвят Бял Niloe New NP3403WH

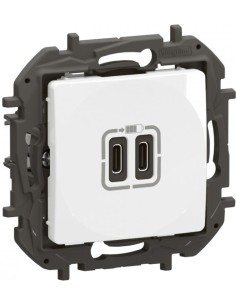

Legrand Розетка 2хUSB за зареждане тип C 3A 15W цвят Бял Niloe New NP3404WH
Legrand Розетка RJ11+RJ45 cat.6 UTP цвят Бял Niloe New NP492WH

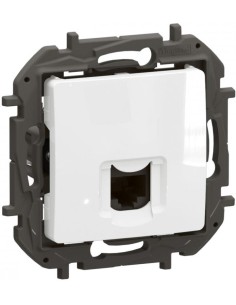

Legrand Розетка RJ45 cat.5e UTP цвят Бял Niloe New NP4301WH
Legrand Розетка RJ45 cat.6 FTP цвят Бял Niloe New NP4302WH
Legrand Розетка RJ45 cat.6 UTP цвят Бял Niloe New NP4304WH
Legrand Розетка RJ45 cat.6A STP цвят Бял Niloe New NP4305WH

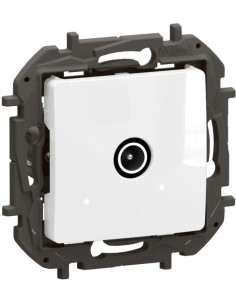

Legrand Розетка TV индивидуална 1.5dB цвят Бял Niloe New NP4103WH
Legrand Розетка TV крайна 10dB цвят Бял Niloe New NP4104WH
Legrand Розетка TV преходна 14dB цвят Бял Niloe New NP4102WH

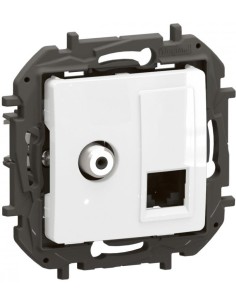

Legrand Розетка TV тип F конектор + RJ45 UTP cat.6 цвят Бял Niloe New NP493WH

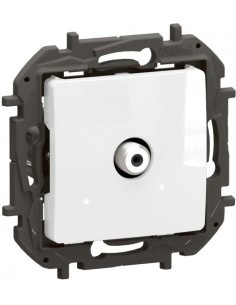

Legrand Розетка TV тип F конектор 1.5dB цвят Бял Niloe New NP4100WH

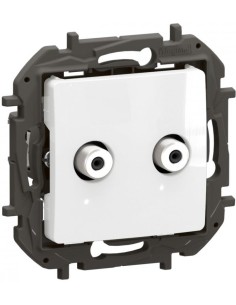

Legrand Розетка TV тип F-F конектор преходна 1.5dB цвят Бял Niloe New NP4101WH
Каква информационна розетка ви трябва?
За кабелен интернет ви трябват розетки за интернет RJ45, за антена, кабелна или сателитна телевизия – TV или R-TV-SAT розетка, а за стационарен телефон – RJ11. Комбинираните розетки събират интернет и телевизия в едно тяло.
| Вид розетка | Конектор | За какво служи | Кабел |
|---|---|---|---|
| Розетка за интернет | RJ45 (8 контакта) | компютър, телевизор, рутер, IP камера | усукана двойка UTP/FTP, cat.5e–6A |
| TV розетка | IEC (антенен) | ефирна или кабелна телевизия | коаксиален |
| R-TV-SAT розетка | IEC + F-конектор | телевизия, радио и сателит | коаксиален |
| Телефонна розетка | RJ11 / RJ12 | стационарен телефон | телефонен |
| USB модул | USB-A / USB-C | зареждане на телефон и таблет | захранва се от 230 V |
Розетките за интернет и телевизия се монтират до контактите – зад телевизора, на бюрото, до рутера. Затова са в същата серия и същия цвят като електрическите контакти и ключовете до тях.
Розетки за интернет cat.5e, cat.6 или cat.6A – каква е разликата?
Cat.5e пренася до 1 Gbit/s на 100 м и стига за повечето домове. Cat.6 дава по-голям резерв и до 10 Gbit/s на къси разстояния. Cat.6A пренася 10 Gbit/s на цели 100 м. Розетката трябва да е от същата категория като кабела, иначе работи на по-ниската от двете.
- Cat.5e – честота до 100 MHz, 1 Gbit/s. Стига за интернет до 1 Gbit/s, стрийминг и домашна мрежа.
- Cat.6 – честота до 250 MHz, 1 Gbit/s с резерв, 10 Gbit/s до около 55 м. Избор за нов ремонт, в който кабелите остават за години.
- Cat.6A – честота до 500 MHz, 10 Gbit/s до 100 м. За офиси, сървърни и къщи с дълги трасета.
Кабелът за розетката се избира в същата категория – вижте слаботоковите кабели. За ремонт на цял апартамент е по-изгодно да вземете кабел на макара 305 м.
UTP или STP розетка – коя да изберете?
UTP розетката е без екран и е достатъчна в жилище, където кабелът минава отделно от силовите кабели. STP или FTP розетката е екранирана. Тя е за трасета близо до силови кабели, двигатели или в офис с много техника.
Екранирана розетка има смисъл само с екраниран кабел и със заземяване на екрана. Ако кабелът е UTP, сложете и UTP розетка. В категорията има и UTP, и STP/FTP модели.
Коя серия информационни розетки да изберете?
Изберете информационните розетки от същата серия като ключовете и контактите в стаята, за да съвпадат рамките и цветът. Повечето серии са в немски стандарт (за кръгла конзолна кутия) или в италиански модулен стандарт (за правоъгълна кутия с 2, 3 или 4 модула).
| Производител | Серии с информационни розетки |
|---|---|
| Legrand | Niloe, Niloe New, Valena Life, Valena Allure, Mosaic, Forix, Plexo |
| Schneider Electric | Asfora, Sedna, Unica, Odace |
| Bticino | Living Now, Light Now, Classia |
| Vimar | Neve Up, Linea |
| Tem | Tem |
Ако не знаете какъв стандарт е инсталацията, погледнете конзолните кутии в стената: кръгла кутия е за немски стандарт, правоъгълна – за италиански. Повече за двата стандарта ще намерите в ключовете и контактите в немски стандарт и в италиански стандарт.
Двойна розетка за интернет или розетка за интернет и телевизия?
Двойната розетка за интернет има два порта RJ45 в едно тяло и се слага там, където има повече устройства – зад телевизора, на бюрото, до рутера. Розетката за интернет и телевизия съчетава RJ45 и антенен вход и пести място в рамката.
Ако не сте сигурни колко точки ще ви трябват, изтеглете два кабела до всяко място и сложете двойна розетка. Добавянето на кабел след шпакловката е много по-трудно от един резервен порт. В модулните серии можете да съберете RJ45, TV и контакт в една обща монтажна рамка с лицева рамка от същата серия.
Как се свързва розетка за интернет RJ45?
Розетката RJ45 се свързва, като усуканите двойки на кабела се поставят по цветовата схема T568B (или T568A) от двата края. Те се закрепват със специален инструмент за набиване или с капаче, ако модулът е безинструментален. След това връзката се проверява с тестер.
Махнете обвивката на кабела само толкова, колкото е нужно, и не развивайте двойките повече от 1–1,5 см преди контактите. Използвайте една и съща схема в двата края – в розетката и в рутера или пач панела. На много от модулите цветовете за двете схеми са отпечатани директно върху тялото. Накрая проверете всичките 8 жила с LAN тестер.
Колко струват информационните розетки?
Цените в категорията започват от около 1 € за модул RJ45. Повечето розетки за интернет cat.5e, cat.6 и cat.6A струват до около 35 €. Най-скъпите позиции в категорията стигат 233 €. Цената зависи от категорията, от това дали розетката е екранирана и от серията.
Розетките cat.6A и STP са по-скъпи от UTP cat.5e в същата серия. Дизайнерските серии като Valena Allure и Living Now струват повече заради лицевите части. Към механизма сметнете и рамката, ако тя не е включена в комплекта.
Често задавани въпроси
Има ли розетка RJ45 за външен монтаж?
Да. Серията Legrand Plexo е за открит монтаж с влагозащита. Подходяща е за гараж, мазе, работилница или стена без конзолна кутия.
Каква е разликата между крайна и проходна TV розетка?
Крайната TV розетка е последна по линията на антенния кабел и затваря трасето. Проходната пропуска сигнала към следваща розетка, когато няколко стаи са свързани последователно към един кабел. При отделен кабел до всяка стая ползвайте крайни розетки.
Нужна ли е отделна конзолна кутия за информационната розетка?
Да, при скрит монтаж розетката се поставя в своя конзолна кутия или в обща кутия с контакта, ако серията е модулна. Слаботоковият кабел трябва да е отделен от силовия, за да няма смущения.
