ЕВРО СТАНДАРТ - УСИЛЕНИ ЩЕПСЕЛИ И КОНТАКТИ

Видове евро щепсели и контакти

Видовете щепсели и контакти в категорията се различават по това къде се монтират. Промишлените щепсели се слагат на края на кабела на машината. Промишлените контакти са за стенен монтаж, за вграждане в панел на табло или подвижни – на края на удължителен кабел.

Контактите с механична блокировка имат вграден прекъсвач, който не позволява щепселът да се извади под напрежение. Те са в отделна категория – индустриални контакти с механична блокировка. За връзка между различни системи има индустриални адаптери, например от трифазен щепсел към няколко шуко контакта.

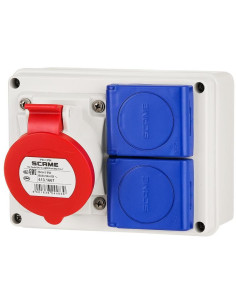

Готовите решения са сглобените табла с индустриални контакти и апаратура ABB и празните табла тип „Времянка“ за строителни обекти, които окомплектовате сами.

По серии Scame Optima е основната линия за 16–125 A. Optima Base е икономичен контакт за стена, Heavy Duty е подсилен за тежки условия, Reverse е щепсел с фазоинвертор за смяна на посоката на въртене на мотор, а Seven е с 6P+E за специални вериги. XENIA и Eureka са други серии контакти и щепсели.

Какво означават цветовете и пиновете

При евро стандарта цветът е напрежението, а броят пинове е конфигурацията. Пинът за заземяване е по-дебел и стои на позиция „6 ч.“ при стандартните мрежи 230/400 V, затова щепсел с различно напрежение физически не влиза в контакта.

Трифазен контакт 16 A или 32 A

Токът на контакта трябва да е равен или по-голям от тока на уреда и на прекъсвача пред него. Трифазен контакт 16 A стига за бетонобъркачка, циркуляр, компресор и трифазни уреди до около 10 kW. 32 A е за по-мощни машини, временно захранване на обект и подтабла. 63 A и 125 A се ползват за силови табла и промишлени консуматори.

Монофазен евро контакт 32 A (син, 2P+E) захранва монофазни товари над 16 A – заваръчни апарати, бойлери на обекти и зарядни станции. Евро контакт 32 A и евро щепсел 32 A имат по-дебели пинове от 16 A и не се съчетават с тях.

Схема на свързване на трифазен щепсел

Трифазен щепсел 3P+N+E има пет пина с маркировка L1, L2, L3, N и знак за земя. Кафявият, черният и сивият проводник отиват на L1, L2 и L3, синият – на N, а жълто-зеленият – на земята. Ако мотор се върти обратно, разменят се две от фазите. При 3P+E (4 пина) нулата липсва и синият проводник остава свободен.

За подвижни връзки ползвайте гъвкави медни кабели с каучукова изолация – обикновено 5×2,5 мм² за 16 A и 5×6 мм² за 32 A, в зависимост от дължината. Стационарните контакти се захранват със силови медни кабели, а входът в кутията се уплътнява с щуцер.

Усилен контакт за външен монтаж: IP44, IP54 или IP67

IP44 пази от пръски вода и е за закрити помещения и навеси. IP54 добавя защита от прах и е стандартът за цехове. IP66 и IP67 издържат струя вода и временно потапяне, затова са правилният усилен контакт за външен монтаж на открито, на обекти и в автомивки. Капакът на контакта трябва да е затворен, когато щепселът не е включен – IP степента важи само тогава.

Шуко контакти Domo и контакти за електромобил

Серията Scame Domo събира шуко контакти 2P+E 16 A за вграждане в панел на табло, с IP44 или IP54, някои с детска защита и UV устойчивост. Има и контакти френски стандарт, включително версия за заряд на електромобил. Подсилен шуко контакт за електромобил е подходящ за бавно зареждане с преносимо зарядно. За по-бързо и безопасно зареждане у дома вижте зарядните станции за електромобили. За обикновени контакти в жилище има отделна категория електрически контакти.

Кои са най-добрите индустриални щепсели и контакти

Най-добрите индустриални щепсели и контакти са тези, при които токът, полюсите и IP степента съвпадат с мястото на работа. Сравнявайте още материала на корпуса, уплътнението около кабела и механичната здравина. Scame Optima е универсален избор за повечето табла и машини. Heavy Duty е за строителни обекти и пристанища, където щепселите се влачат и удрят. Optima Base е разумният избор, когато трябва да монтирате много контакти на стена в цех.

Често задавани въпроси

Каква е разликата между евро контакт и шуко контакт?

Евро контактът по IEC 60309 е индустриален, за 16–125 A, със заключващ се капак и кодиране по напрежение. Шуко контактът е битов, за 16 A и 230 V, и се ползва за домакински уреди.

Има ли комбиниран трифазен контакт с монофазен?

Да, Scame Optima Combi събира трифазен контакт 3P+N+E 16 A и шуко контакт в един корпус с IP54. Подходящ е за работилници, където се ползват едновременно трифазни машини и ръчни инструменти.

Нужна ли е дефектнотокова защита за контактите на обект?

Да, контактите за подвижни уреди и временно захранване се защитават с дефектнотокова защита 30 mA. При сглобените табла и времянките тя обикновено е вградена, а при собствен монтаж се поставя в промишленото табло преди контактите.
