ЕЛЕКТРОМЕРИ

Какво е контролен електромер и кога се поставя?

Контролният електромер мери консумацията на част от инсталацията след основния електромер на електроразпределителното дружество. Той е собственост на потребителя и показанията му служат за разпределяне на сметката – между хазяин и наемател, между етажи на една къща или между отделни консуматори като бойлер, термопомпа или зарядна станция.

Поставянето на контролен електромер не изисква участие на електроразпределителното дружество, защото уредът е в собствената инсталация. Монтира се в ел. таблото на DIN шина, преди автоматичните прекъсвачи на кръговете, които ще мери. Монтажът се извършва от правоспособен електротехник.

Какви електромери има?

Всички електромери в категорията са електронни, с дигитален LCD дисплей. Монофазният електромер е за апартаменти, отделни стаи и монофазни консуматори. Трифазният електромер е за къщи с трифазно захранване, цехове и магазини. Двата вида се предлагат за директно мерене – токът минава през самия електромер – или с токови трансформатори, когато токът е по-голям от допустимия за директното мерене.

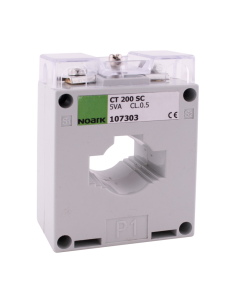

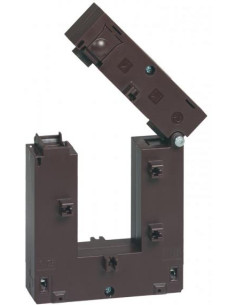

Токовият трансформатор се избира по максималния ток на линията – например 250/5 A за линия до 250 A. В категорията има трансформатори от 50/5 A до 4000/5 A, включително отваряеми, които се монтират без разкачане на кабела. Мрежовите анализатори Schneider PM2000 и PM5000 и Legrand EMDX3 мерят освен енергията и напрежение, ток, фактор на мощността и хармоници. Монтират се в промишлени табла.

Как се избира електромер?

• Фази и ток. Контролен електромер монофазен е за кръг до 32–100 A, а контролен трифазен електромер – до 63–125 A при директно мерене. Над тази стойност изберете модел с токови трансформатори.
• MID сертификат. MID е европейският сертификат за точност на измервателните уреди по Директива 2014/32/ЕС. Изберете електромер с MID, ако показанията ще служат за плащане между две страни, например с наемател.
• Тарифи. Двутарифният електромер отчита дневна и нощна консумация поотделно и е подходящ при двутарифен договор за ток. Някои модели поддържат до 4 тарифи. Монофазен двутарифен електромер на DIN шина заема обикновено 1–2 модула.
• Комуникация. Импулсният изход или Modbus позволяват показанията да се събират автоматично.
• Място в таблото. Всеки електромер за DIN шина заема от 1 до 7 модула. Предвидете място и захранващи гребени за свързването.

Цената на електромера зависи от фазите, тока, броя тарифи, наличието на MID и комуникацията. Контролен електромер с MID и Modbus струва повече от модел само с дисплей, но спестява ръчното отчитане. Актуалните цени на електромерите са посочени при всеки продукт.

Как се отчита електромерът дистанционно?

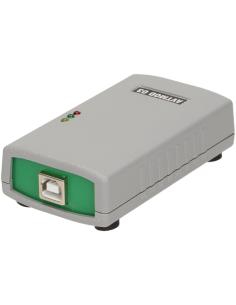

Умните електромери в тази категория се отчитат по кабел или безжично, без Wi-Fi връзка. Електромерът с импулсен изход подава импулс на всеки определен брой Wh към брояч или контролер. Моделите с Modbus RTU (RS-485) се свързват към система за управление на сградата или към компютър през USB/RS-485 конвертор. Мрежовите анализатори Schneider PM5341 и PM5560 имат и Ethernet.

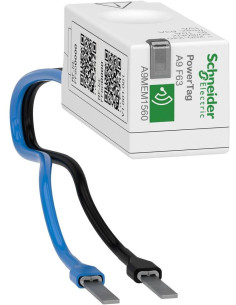

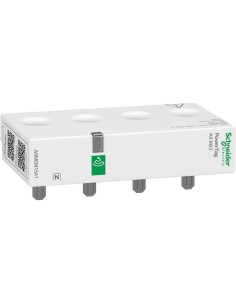

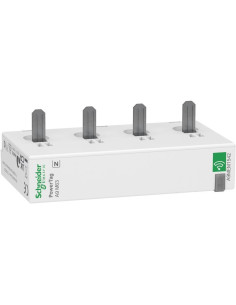

Смарт електромерите Schneider PowerTag Energy се монтират директно върху автоматичния прекъсвач и изпращат данните безжично към шлюз Panel Server. Така един шлюз събира данните на до 85 точки на мерене. Електромерът с дистанционно отчитане е удобен за сгради с много наематели. За свързване на сигналните проводници използвайте редови клеми.

Кой е най-добрият контролен електромер?

Най-добрият контролен електромер е този, който отговаря на фазите и тока на кръга и има MID сертификат, ако показанията ще се използват за плащане. Сравнявайте моделите по максимален ток, клас на точност, MID, брой тарифи, комуникация и ширина в модули.

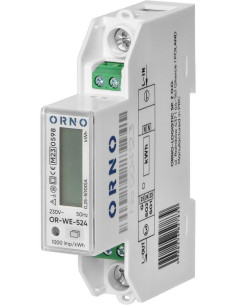

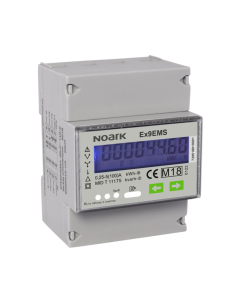

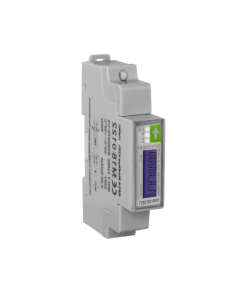

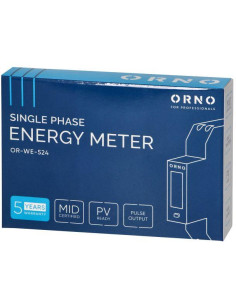

За наемател в апартамент практичният избор е монофазен електромер с MID на 1 модул, например Orno OR-WE-524 или Legrand Conto D1. За къща с трифазно захранване изберете трифазен двутарифен модел с MID като Noark Ex9EMS 3P или Legrand Conto D4. За сгради с централно отчитане по-добрият избор са моделите с Modbus на Schneider Acti 9 iEM или безжичната система PowerTag.

Често задавани въпроси

Как се чете електромер?

На дисплея се показва натрупаната енергия в kWh. При двутарифен електромер показанието се сменя между T1 (дневна) и T2 (нощна) тарифа – автоматично или с бутон. Консумацията за период е разликата между две показания.

Как се отчита контролният електромер при наемател?

Запишете показанието в деня на нанасяне и в края на всеки месец. Разликата в kWh се умножава по цената на kWh от фактурата на доставчика.

Може ли електромер да мери соларна система?

Да. Електромер, свързан на изхода на инвертора, мери произведената енергия, а моделите с двупосочно мерене отчитат отделно консумираната и подадената към мрежата енергия. Проверете в описанието дали моделът мери в двете посоки. Някои хибридни инвертори изискват собствен смарт метър за управление на подаването. Защитите и апаратурата за PV системата са в автоматизацията за соларни системи.

Как изглежда схемата на свързване на монофазен електромер?

Фазата и нулата от главния прекъсвач влизат на входните клеми, а изходът захранва кръговете, които електромерът мери. Свързването на трифазен електромер следва същия принцип за трите фази и нулата. Конкретната схема е отпечатана на корпуса и в инструкцията на модела. Пред електромера на отделна линия, например за зарядна станция за електромобил, се поставя и дефектнотокова защита.
