Какво е катоден отводител тип 1, тип 2 и тип 3
Катодните отводители, които в каталозите се срещат и като СПД (от SPD – Surge Protective Device) или катодна защита, се делят на три типа според импулса, който поемат. Монтират се на DIN шина в таблото, до автоматичните прекъсвачи и дефектнотоковите защити, и са част от групата автоматизация, апаратура и аксесоари.
| Тип |
Изпитвателен импулс |
Типичен ток |
Къде се монтира |
| Тип 1 |
10/350 µs (директна мълния) |
12,5–25 kA на полюс |
Главно табло на сграда с мълниезащита или въздушно захранване |
| Тип 1+2 |
10/350 и 8/20 µs |
12,5–35 kA |
Главно табло, когато искате един апарат вместо два |
| Тип 2 |
8/20 µs (индуцирани пренапрежения) |
20–65 kA |
Главно и разпределително табло на жилище, офис, цех |
| Тип 2+3 и тип 3 |
8/20 µs и комбинирана вълна |
до 20 kA |
Подтабло близо до чувствителни уреди |
Тип 3 работи само ако преди него има отводител тип 2. Това каскадно свързване свежда остатъчното напрежение до ниво, което електрониката понася.
Каква защита от пренапрежение е нужна за дома
Като защита от пренапрежение за дома – апартамент или къща с подземно захранване – стига катоден отводител тип 2 с 20 kA в таблото за апартамента. При въздушна линия или къща на открито място по-сигурният избор е 40 kA. Ако сградата има мълниезащита на къщата (гръмоотвод), в главното табло е нужен тип 1 или комбиниран тип 1+2, защото при удар част от тока на мълнията влиза в инсталацията.
За цехове, складове и обекти с честа комутация на мощни товари се избират отводители 40–65 kA в промишлените табла, след главния промишлен автоматичен прекъсвач (MCCB).
Работното напрежение Uc за мрежа 230/400 V е поне 275 V. Модели с 320–350 V дават запас при колебания в мрежата, а 440 V са за мрежи без директно заземена неутрала.
Монофазна или трифазна защита от пренапрежение
Монофазна защита от пренапрежение означава изпълнение 1P+N – една фаза и нула, за еднофазно захранване. В мрежа TN-C, където нулата и защитният проводник са общ PEN, се слага по един 1P на фаза.
Трифазната защита от пренапрежение има три изпълнения. Трифазен катоден отводител 3P е за мрежа TN-C с PEN проводник. 3P+N и 4P са за мрежа TN-S или TN-C-S след разделянето на PEN. При 3P+N между нулата и земята стои искров отвод, затова това изпълнение (известно като „3+1“) е подходящо и за мрежа TT. Монофазен катоден отводител 1P+N работи по същия принцип.
Как се свързва катоден отводител
Ето как изглежда схемата на свързване на катоден отводител, описана с думи. Отводителят се свързва паралелно, след главния прекъсвач на таблото. Фазите и нулата отиват към горните клеми, а долната клема се свързва към шината PE или към главната заземителна клема. Общата дължина на проводниците към фазата и към земята трябва да е колкото може по-къса – обикновено до 50 см, защото всеки излишен сантиметър добавя напрежение по време на импулса.

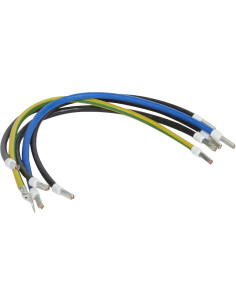

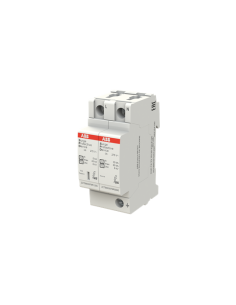

При монофазен катоден отводител 1P+N фазата и нулата влизат в двата полюса, а изходът PE отива към земята. Ако преди отводителя има прекъсвач по-голям от посочения в каталога на производителя, се поставя отделен предпазител или прекъсвач за backup защита. За подреждане на проводниците в таблото помагат редовите клеми и захранващите гребени и аксесоарите за табла. Свързването на защита от пренапрежение е работа за правоспособен електротехник.
DC катодни отводители за соларни системи
Фотоволтаичните панели на покрива са изложени на мълнии, а стринговете носят до 1 000 V постоянно напрежение. Арестори за променлив ток (AC) не са подходящи за тази страна на соларната система. За нея има арестори за постоянен ток (DC) – ABB PV OVR-DC 40 kA, 1000 V, 2P в тип 2 и тип 1+2. DC арестор се поставя между панелите и входа на хибридния инвертор или мрежовия инвертор, а на AC изхода на инвертора се слага обикновен отводител тип 2. За връзката панели – инвертор ползвайте кабели за соларни системи.
Кой катоден отводител е най-добър
Най-добрият катоден отводител е този, чийто тип, ток и полюси отговарят на мрежата и на мястото в нея. Между марките сравнявайте три неща: сменяем модул, индикация и сигнален контакт.

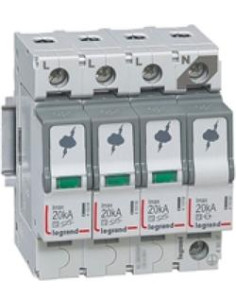

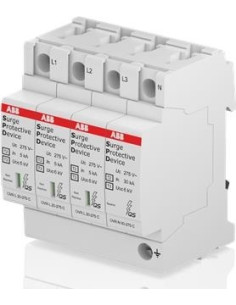

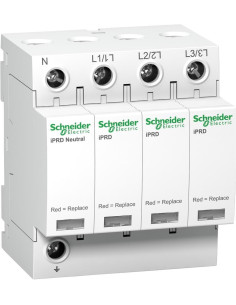

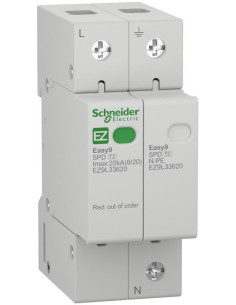

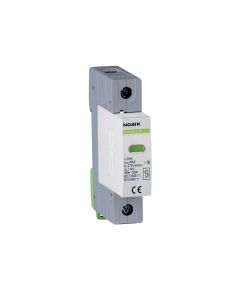

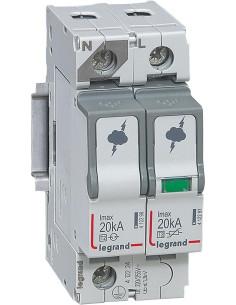

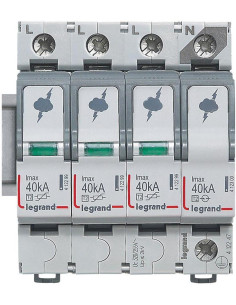

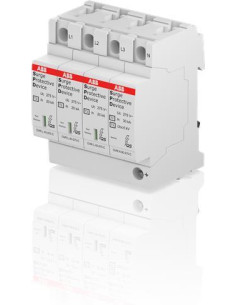

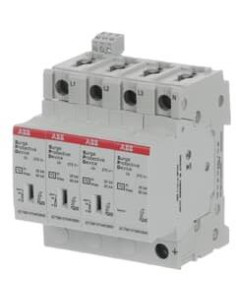

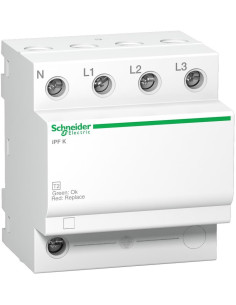

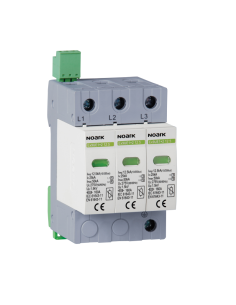

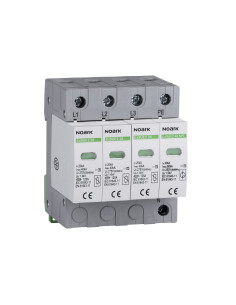

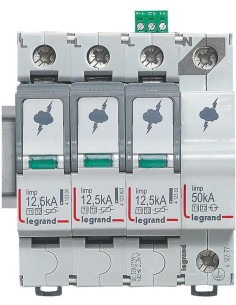

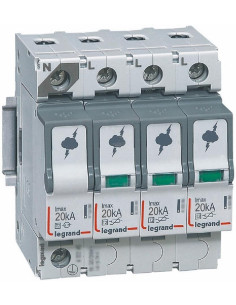

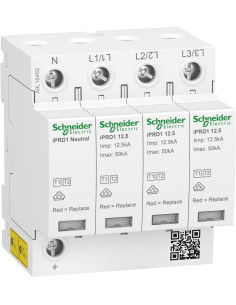

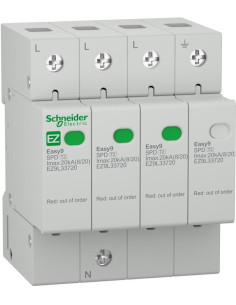

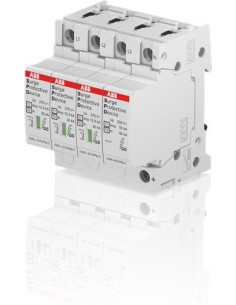

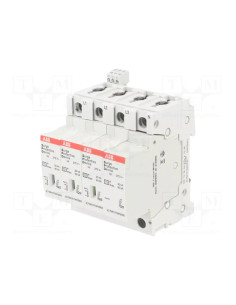

Legrand SPD има сменяеми модули за тип 2 с 20 и 40 kA и за тип 1+2. При изгорял модул сменяте само него, без да разкачвате основата. ABB OVR също е със сменяеми модули и покрива всички типове, включително DC за фотоволтаици. Катодните отводители Шнайдер са в две линии: Acti 9 iPRD е със сменяеми касети, а версиите „r“ имат дистанционна сигнализация. Acti 9 iPF и Easy 9 са по-евтини модели без сменяеми касети. Noark Ex9UE2 е най-достъпният избор за тип 2, а версиите 20R имат контакт за комуникация с BMS или GSM модул.
Често задавани въпроси
Защитава ли катодният отводител от ниско и високо напрежение в мрежата?
Не, катодният отводител реагира само на кратки импулси от микросекунди, а не на продължително ниско или високо напрежение. За защита от пренапрежение и ниско напрежение при скъсана нула или слаба мрежа се ползва реле за напрежение от модулната апаратура за контрол и комутация.
Как да разбера, че аресторът е изгорял?

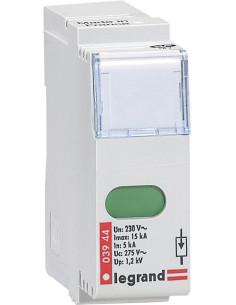

Моделите с индикация имат прозорче, което сменя цвета си от зелено в червено, когато модулът е изчерпан. При сменяемите модули купувате само нов модул със същия тип, ток и напрежение и го поставяте в основата.
Трябва ли катоден отводител с комуникация?
Отводителят с комуникация има допълнителен контакт, който подава сигнал при изгорял модул. Той е полезен в сгради с BMS, в отдалечени обекти и соларни паркове, където никой не гледа таблото всеки ден.
