МИНИАТЮРНИ (МЕЖДИННИ) РЕЛЕТА И ЦОКЛИ

За какво се използват междинните релета

Междинното реле стои между управлението и товара. Изходът на PLC или на датчик обикновено издържа под 1 A, а релето поема 6–16 A на контакта си. Така контролерът не се натоварва и не се поврежда при късо съединение във веригата на товара.

Второто приложение е развързване на вериги. Бобина 24 V DC може да включи контакт във верига 230 V AC, без двете напрежения да се срещат. Третото е умножаване на контакти: един бутон от бутоните и сигналните лампи Ø22 задейства реле с 4 превключващи контакта, които управляват четири отделни вериги. Релетата са част от групата автоматизация, апаратура и аксесоари и се монтират в промишлени табла и шкафове за управление.

Междинно реле или контактор

Двете са електрически релета с бобина и контакти, но са за различни товари. Междинното реле превключва сигнали и малки товари до 16 A – лампа, бобина на контактор, вход на друг уред. Промишлените контактори са за мотори, нагреватели и помпи с големи пускови токове. Често двете работят заедно: релето получава сигнала от PLC, а неговият контакт включва бобината на контактора. Защитата на мотора след контактора се поема от моторните защити и пускателите.

Реле 12V, 24V или 220V – кое да изберете

Напрежението на бобината трябва да съвпада с управляващата верига, а не с товара. В автоматиката стандартът е 24 V DC, затова реле 24V DC е най-честият избор към PLC и индустриални датчици. Реле 12 волта се ползва в системи на акумулатор, соларни контролери и слаботокови табла. Когато търсите реле 220 волта, гледайте модели с бобина 230 V AC – това е същото мрежово напрежение по актуалния стандарт. Бобина 24 V AC и 110–120 V AC се среща при управление с трансформатор.

Превключващият контакт (CO) има общ извод, нормално затворен (NC) и нормално отворен (NO). С един такъв контакт получавате и двете функции – да включите една верига и да изключите друга.

Цокли за релета ABB CR-P и CR-M

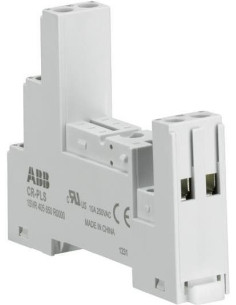

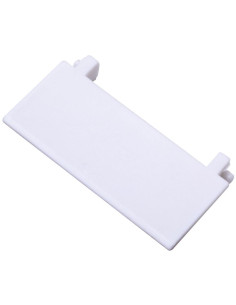

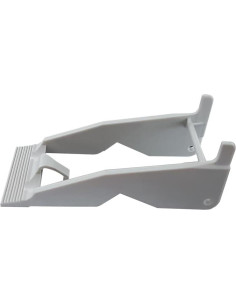

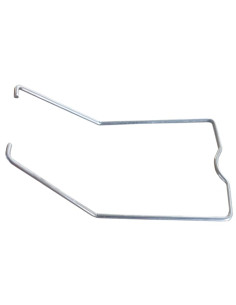

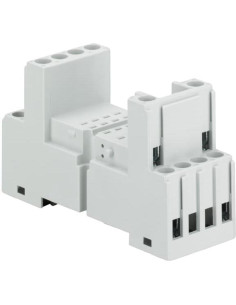

Релетата CR-P и CR-M нямат клеми – щифтовете им влизат в цокъл, който се закрепва на DIN шина и има винтови клеми за проводниците. Цокъл за реле се избира по серията: за CR-P има основа CR-PLS (стандартна) и CR-PSS (изолирана), а за CR-M с 4 контакта – основа CR-M4SS. Фиксиращата скоба държи релето в цокъла при вибрации, а маркерът CR-MM служи за надпис на позицията в схемата. Изгоряло реле се сменя за секунди, без да разкачвате проводниците. Поставете релетата до редовите клеми и след автоматичния прекъсвач на управляващата верига. За шини, гребени и капачета вижте аксесоарите за ел. табла.

Как се свързва междинно реле

Бобината е на изводи A1 и A2. При реле 24V DC плюсът отива на A1, а минусът – на A2. Първият превключващ контакт е с номера 11 (общ), 12 (нормално затворен) и 14 (нормално отворен), вторият – 21, 22 и 24, и т.н. Товарът, който трябва да се включи при подаден сигнал, се свързва през 11 и 14. Номерата са отпечатани и на цокъла, затова схемата се следва лесно.

Кои са най-добрите междинни релета

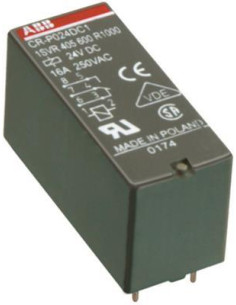

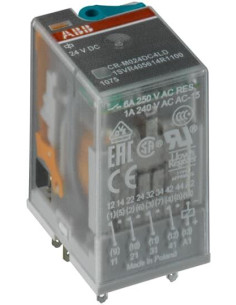

Най-добрите междинни релета за дадено табло са тези с правилното напрежение на бобината и със запас по ток на контакта. Сравнявайте още три неща: дали релето е сменяемо в цокъл, дали има LED индикация и дали производителят предлага скоби и маркери към същата серия. Електромеханичните релета ABB CR-P и CR-M отговарят на трите условия. CR-P е за един товар до 16 A или два до 8 A, а CR-M е за логика с много контакти. Моделите CR-M с LED показват кога бобината е под напрежение, което улеснява търсенето на повреда.

Често задавани въпроси

Колко ампера издържа контактът на междинното реле?

В категорията контактите издържат 6 A (CR-M с 4 контакта), 8 A (CR-P с 2 контакта) или 16 A (CR-P с 1 контакт) при активен товар. За мотори и индуктивни товари с по-голям пусков ток се ползва контактор.

Реле за време и реле за напрежение има ли в тази категория?

Не, тук са само междинни релета без закъснение. Релета за време, импулсни релета и релета за контрол на напрежението са в модулната апаратура за контрол и комутация, а други специализирани апарати – в друга апаратура.

Може ли реле 230 V AC да се управлява с 24 V?

Не, бобината се задейства само от номиналното си напрежение. При по-ниско напрежение релето няма да привлече, а при по-високо бобината прегрява и изгаря.
