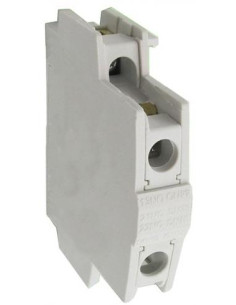

Legrand Блок помощни контакти CTX3-40...135 4P 1NO-1NC челен монтаж - 416849
ABB Помощен контакт с 1NC /CA4-01/ за контактори AF09...96 за челен монтаж -...

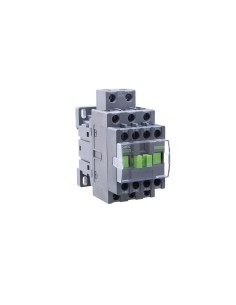

NOARK Ex9C09 11 3P 230V Контактор, 3-полюсен, 9A AC-3, 230 V AC, вградени1 NC+1 NO...

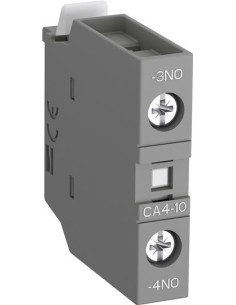

ABB Помощен контакт с 1NO /CA4-10/ за контактори AF09...96 за челен монтаж -...

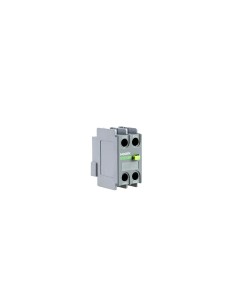

NOARK AX4211 Спомагателен контактен блок (преден) за Ex9C, 1 NO, 1 NC - 101285

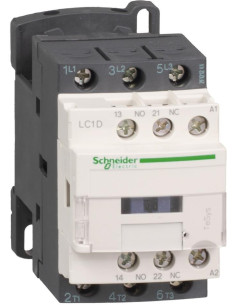

SE Контактор TeSys D 3P 4kW (9A AC-3) 1NO-1NC 230V 50Hz - LC1D09P5

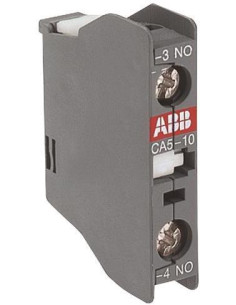

ABB Помощен контакт с 1NC /CA5-01/ за контактори AF09 и AF110 - 1SBN010010R1001

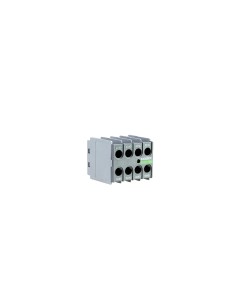

NOARK AX4122 Спомагателен контактен блок (преден) за Ex9CS, 2NO+2NC - 101281

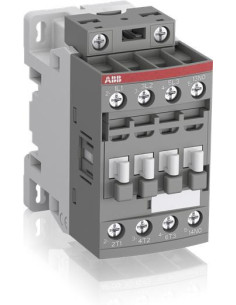

ABB Контактор AF16-30-10 3P 7.5kW (18A AC-3) 1NO 100...250V 50/60Hz - 1SBL177001R1310
NOARK AX4113 Спомагателен контактен блок (преден) за Ex9CS, 1NO+3NC - 101280

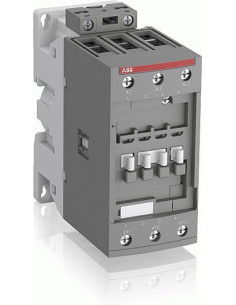

ABB Контактор AF52-30-00 3P 22kW (50A AC-3) 100...250V 50/60Hz - 1SBL367001R1300

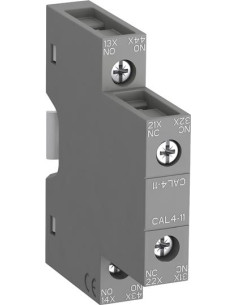

ABB Помощен контакт с 1NО+1NC /CAL4-11/ за контактори AF09 до AF96 за страничен монтаж...

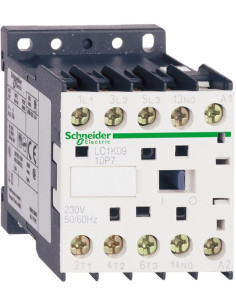

SE Контактор TeSys K 3P 4kW (9A AC-3) 1NO 230V 50Hz - LC1K0910P5
SE Контактор TeSys D 3P 7.5kW (18A AC-3) 1NO-1NC 230V 50Hz - LC1D18P5

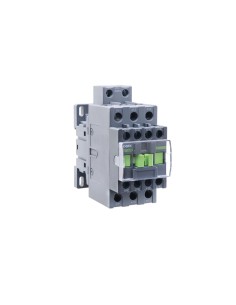

NOARK Ex9C32 11 3P 230V Контактор, 3-полюсен, 32A AC-3, 230 V AC, вградени 1 NC+1 NO...
NOARK AX4222 Спомагателен контактен блок (преден) за Ex9C, 2 NO, 2 NC - 101289

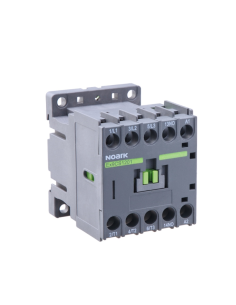

NOARK Ex9CS12 10 3P 230V Миниатюрен контактор, 3-полюсен, 12A AC-3, 230 V AC, 1 NO...
ABB Контактор AF38-30-00 3P 18.5kW (38A AC-3) 100...250V 50/60Hz - 1SBL297001R1300

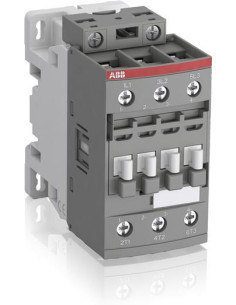

ABB Контактор AF30-30-00 3P 15kW (32A AC-3) 100...250V 50/60Hz - 1SBL277001R1300
NOARK Ex9C25 11 3P 230V Контактор, 3-полюсен, 25A AC-3, 230 V AC, вградени 1 NC+1 NO...

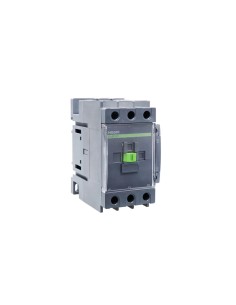

NOARK Ex9C40 11 3P 380V Контактор, 3-полюсен, 40A AC-3, 380 V AC, вградени 1 NC+1 NO...
NOARK Ex9CS06 10 3P 230V Миниатюрен контактор, 3-полюсен, 6A AC-3, 230 V AC, 1 NO...
ABB Контактор AF12-30-10 3P 5.5kW (12A AC-3) 1NO 100...250V 50/60Hz - 1SBL157001R1310
Как работи контакторът и с какво се различава от релето?
Контакторът има бобина и силови контакти. Когато в бобината се подаде напрежение, магнитното поле затваря контактите и токът минава към товара. Когато напрежението спре, пружина ги отваря. За разлика от релето, контакторът комутира големи токове – от 16 A до стотици ампери – и издържа хиляди включвания.
Освен главните (силови) контакти, контакторът има и помощни контакти NO (нормално отворен) и NC (нормално затворен). Те се ползват за сигнализация, блокировки и самозадържане при управление с бутони „Пуск“ и „Стоп“. За малки товари и сигнални вериги се ползват миниатюрни релета, а не контактор.
Какви видове контактори има?
Контакторите са модулни – за DIN шина в апартаментни и офис табла – и силови (промишлени) – за двигатели, помпи и машини в индустриално табло. Двата вида са и монофазни, и трифазни, а бобината им работи на 230 V AC или на ниско напрежение 24 V.
| Товар | Тип контактор | Ток / мощност | Серии в категорията |
|---|---|---|---|
| Бойлер, монофазно | модулен, 2 NO | 20–25 A | ABB ESB, Noark Ex9CH |
| Осветителни групи, нощна тарифа | модулен, 2–4 NO | 25–40 A | ABB ESB, Noark Ex9CH |
| Електрическо отопление, трифазно | модулен, 4 NO | 40–63 A | ABB ESB 63A, Noark Ex9CH63 |
| Помпа, двигател до 4 kW | силов трифазен | 9 A AC-3 | ABB AF09, Schneider TeSys D LC1D09, Noark Ex9C |
| Двигател 15–45 kW | силов трифазен | 32–95 A AC-3 | ABB AF, TeSys D, Legrand CTX3 |
| Двигател 55–315 kW | силов трифазен | 116–580 A AC-3 | ABB AF116 – AF580 |
Модулните контактори се монтират на DIN шина до автоматичните прекъсвачи и заемат 1–3 модула. Ако товарът се включва само ръчно, вместо контактор стига модулен товаров прекъсвач. Силовите се монтират в индустриални табла, често заедно с термична защита на двигателя. Апаратурата за такова табло ще намерите в промишлените табла и в модулната апаратура за контрол и комутация.
Как се избира трифазен контактор за двигател?
Трифазният контактор за двигател се избира по категорията AC-3: номиналният ток или мощността в kW при 400 V трябва да е равна или по-голяма от тази на двигателя. Двигател 4 kW иска контактор поне 9 A AC-3, а двигател 45 kW – около 95 A.
AC-3 е категорията за асинхронни двигатели, при които пусковият ток е многократно по-голям от работния. За чисто активни товари като нагреватели се гледа AC-1, където същият контактор издържа по-голям ток. Към силовия контактор за двигател се слага и моторна или термична защита, която изключва двигателя при претоварване.
Контактор 220 V или 24 V – какво е напрежението на бобината?
Напрежението на бобината е напрежението на управлението, а не на товара. Най-често е 230 V AC, наричан и „контактор 220 V“. Ползва се, когато контакторът се управлява от ключ, таймер или термостат на мрежово напрежение. 24 V AC/DC се ползва при управление от контролер, PLC или автоматика за отопление.
Контакторите ABB AF имат бобина за широк диапазон 100–250 V AC/DC и работят и с променливо, и с постоянно напрежение. При модулните ABB ESB изберете вариант 230 V или 24 V според управлението. Ако бобината и управлението не съвпадат, контакторът не включва или бобината изгаря.
Какви аксесоари за контактори има?
Аксесоарите за контактори са помощни контактни блокове, механични блокировки и други добавки, които разширяват функциите на контактора, без да го сменяте. Помощните блокове добавят NO и NC контакти, а механичната блокировка не позволява два контактора да включат едновременно.
В категорията има помощни контакти ABB CA4 и CA5 за контактори AF, блокове Schneider TeSys K (LA1KN) и предни и странични блокове Noark AX за Ex9C и Ex9CS. Механичните блокировки Noark MIT41–MIT43 се ползват при реверсиране на двигател и при превключване между мрежа и генератор. Тогава двата контактора не бива да са включени заедно. За управление „Пуск–Стоп“ добавете бутони и сигнални лампи, а управляващите проводници свържете през редови клеми.
Колко струват контакторите?
Цените в категорията започват от около 3 € за помощен контакт. Модулните контактори 16–63 A и малките силови контактори 9–12 A струват от няколко десетки евро. Най-мощният ABB AF580 за 315 kW струва около 3 660 €.
Цената зависи главно от тока AC-3, броя полюси и помощни контакти и от вида на бобината. При сравнение между ABB, Schneider, Noark и Legrand гледайте тока AC-3, напрежението на бобината и наличните аксесоари за серията. Ако след време решите да добавите помощен блок или блокировка, те трябва да пасват на същата серия. Останалата апаратура за табло е събрана в автоматизация, апаратура и аксесоари.
Често задавани въпроси
Монофазен или трифазен контактор за бойлер?
За бойлер на 230 V ползвайте модулен контактор с 2 NO контакта, 20–25 A. Той прекъсва фазата и нулата едновременно. Трифазен (4 NO) е нужен само за трифазен нагревател или за няколко бойлера на различни фази.
Защо контакторът бръмчи?
Лекото бръмчене при бобина на променлив ток е нормално. Силното бръмчене обикновено идва от прах или нагар по магнитната система или от ниско напрежение на бобината. В жилищни табла избирайте модулни контактори, които са по-тихи от силовите.
Може ли контактор да управлява осветление по график?
Да. Таймер, фотореле или смарт реле подава напрежение към бобината, а контакторът включва цялата осветителна група. Така слаботоковият таймер не носи тока на осветлението.
