УМ ШАЛТЕРИ (ТРИПОЗИЦИОННИ РАЗЕДЕНИТЕЛИ)

Какво е ум шалтер и за какво се използва?

Ум шалтерът, наричан още превключвател или трипозиционен разединител, е апарат за ръчно или автоматично превключване между два източника на захранване. Средната позиция 0 гарантира, че при превключване единият източник се изключва, преди да се включи другият. Затова превключвателите (ум шалтери) са задължителни навсякъде, където към една инсталация се свързват два независими източника.

Най-честите приложения са резервно захранване от генератор в къща, вила или магазин, превключване между хибриден инвертор и мрежата в соларна система и смяна на захранващата линия в промишлени табла. За разлика от обикновения разединител, който само включва и изключва една линия, ум шалтерът превключва между две линии. Обикновени разединители с две позиции ще намерите в промишлените товарови прекъсвачи и разединители и в модулните товарови прекъсвачи.

Какъв ум шалтер за генератор?

Ум шалтерът за генератор е единственият безопасен начин да захраните дома от агрегат. Ако генераторът се включи в контакт без превключвател, той подава напрежение обратно в мрежата. Това е опасно за техниците на електроразпределителното дружество и може да повреди генератора, когато мрежовото захранване се възстанови.

Ум шалтерът се монтира в таблото след електромера и преди автоматичните прекъсвачи на кръговете. За монофазно захранване и генератор с монофазен изход изберете монофазен ум шалтер с 2 полюса. Трифазен ум шалтер за генератор е с 3 или 4 полюса и е задължителен, ако генераторът и захранването са трифазни. Генераторът се свързва към таблото през промишлен контакт CEE на фасадата или в гаража и кабел с промишлен щепсел.

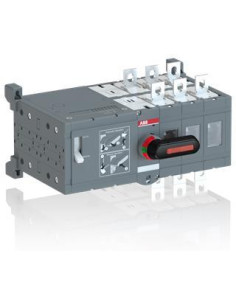

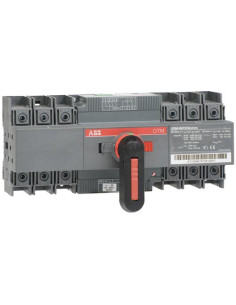

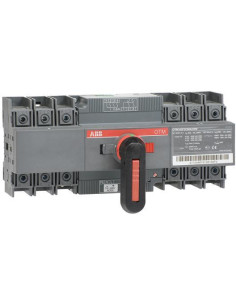

Ръчният ум шалтер се превключва от човек – когато токът спре, завъртате ръкохватката на позиция II и стартирате агрегата. Механичният ум шалтер е евтин и надежден и стига за повечето къщи. Автоматичен ум шалтер или автоматичен превключвател за генератор е моторизиран разединител с контролер, който сам превключва източниците. Такава система изисква генератор с автоматичен старт. В категорията автоматичният ум шалтер е представен от моторизираните разединители ABB OTM.

Как се избира ум шалтер?

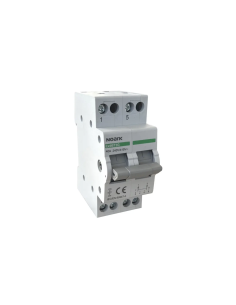

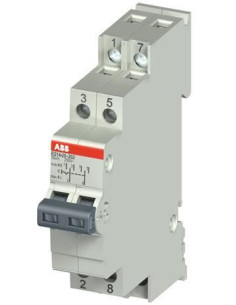

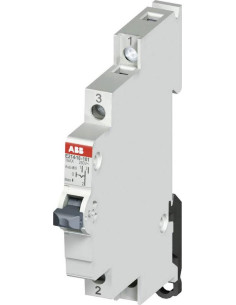

• Брой полюси. Монофазният ум шалтер е 1P или 2P, а трифазният – 3P или 4P. Препоръчително е да превключвате и нулата, затова за къщи най-често се избират 2P за монофазно и 4P за трифазно захранване.
• Номинален ток. Той трябва да е не по-малък от главния предпазител на обекта. Ум шалтер 40 A стига за апартамент и малка къща, а ум шалтер 63 A – за по-голяма къща или магазин. Моторизираните разединители ABB OTM поемат 63–2 000 A и са за промишлени табла.

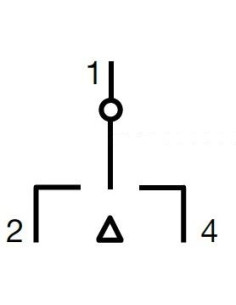

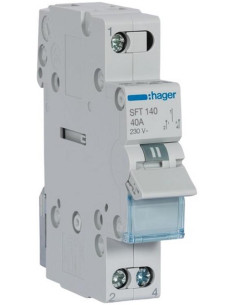

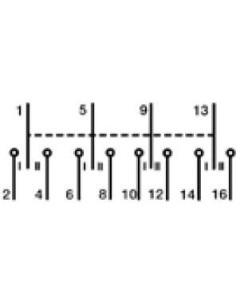

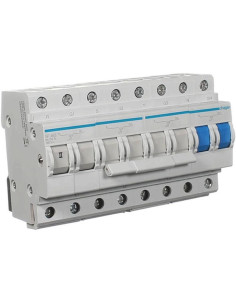

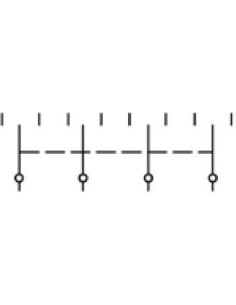

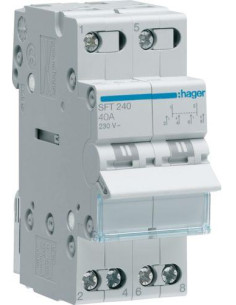

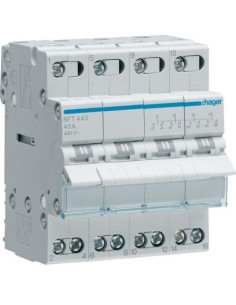

• Монтаж. Модулните ум шалтери се монтират на DIN шина. Hager SFT140 заема 1 модул, SFT440 – 4 модула, а SF463 за 63 A – 8 модула. Предвидете място в таблото – вижте ел. таблата за апартаменти и офиси.
• Управление. Ръчно с ръкохватка или моторно, с дистанционно или автоматично превключване.

Как се свързва ум шалтер?

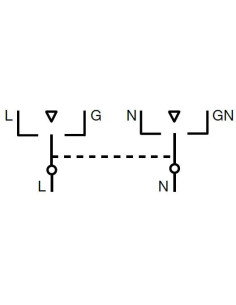

Свързването на ум шалтер следва една и съща принципна схема. Мрежата от електромера влиза на клемите на позиция I, генераторът или инверторът – на клемите на позиция II. Общият изход на ум шалтера захранва шината с предпазителите на кръговете. Схемата на ум шалтер за генератор е същата, като на позиция II се свързва кабелът от контакта за агрегата.

Конкретната схема на свързване зависи от модела, броя полюси и заземителната система на обекта. Монтажът в табло трябва да се извърши от правоспособен електротехник. В соларни системи ум шалтерът често служи за превключване между резервния изход на хибридния инвертор и мрежата, когато инверторът е в ремонт.

Кой е най-добрият ум шалтер?

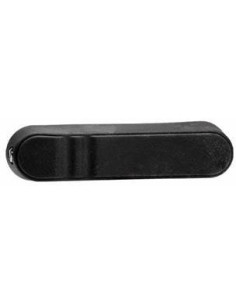

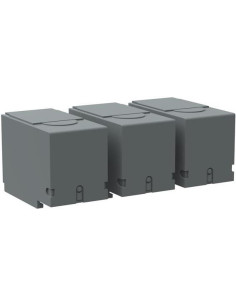

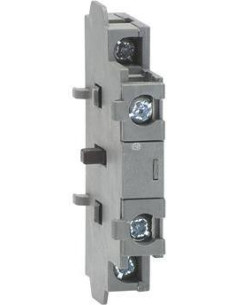

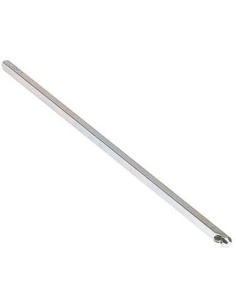

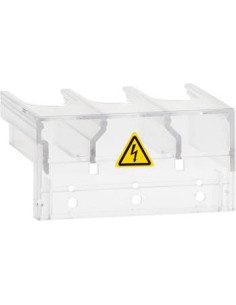

Най-добрият ум шалтер за конкретен обект е този, чийто ток и брой полюси съответстват на захранването, а мястото в таблото стига за монтажа. Сравнявайте моделите по номинален ток, брой полюси, ширина в модули, номинално напрежение и управление. Проверете и дали производителят предлага помощни контакти, капаци за клемите и удължители за ръкохватката.

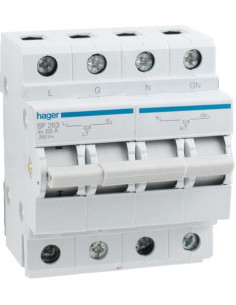

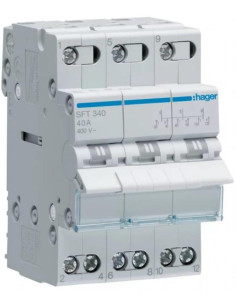

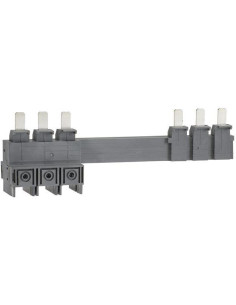

За повечето къщи с генератор практичният избор е модулен ум шалтер 2P или 4P за 40–63 A на DIN шина, например от сериите Hager SFT и SF. За сгради и промишлени обекти с големи токове изберете моторизиран разединител ABB OTM в промишлено табло, комбиниран с промишлени автоматични прекъсвачи (MCCB).

Често задавани въпроси

Ум шалтерът заменя ли защитата на инсталацията?

Не. Ум шалтерът само превключва източниците и не изключва при претоварване или утечка. След него остават автоматичните прекъсвачи и дефектнотоковата защита.

Може ли ум шалтерът да се превключва под товар?

Модулните ум шалтери Hager и ABB са товарови и могат да се превключват под номиналния ток. Все пак е по-добре да изключите големите консуматори преди превключване, за да предпазите генератора от пусков удар.

Ум шалтер или контакторна схема за автоматично превключване?

Автоматичното превключване може да се направи и с два промишлени контактора с механична блокировка и контролер. Моторизираният разединител е по-компактен и има ясно видима позиция 0.

Нужен ли е ум шалтер при преносима захранваща станция?

Не, ако уредите се включват директно в контактите на станцията. Ум шалтер е нужен само когато станцията или генераторът захранват инсталацията на дома. За малки уреди вижте преносимите захранващи станции.
