ДЕФЕКТНОТОКОВИ ЗАЩИТИ

Какви дефектнотокови защити има?

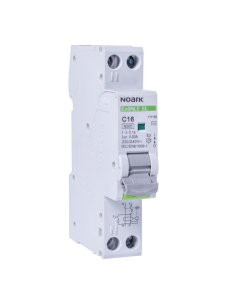

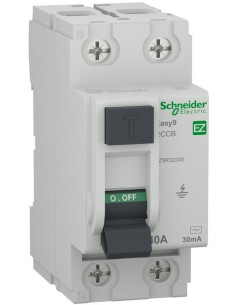

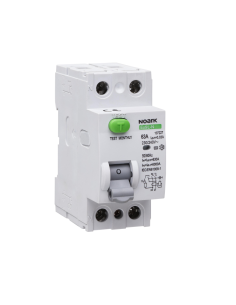

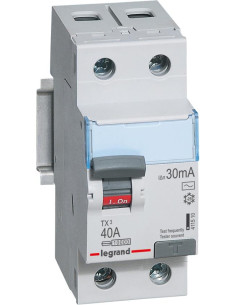

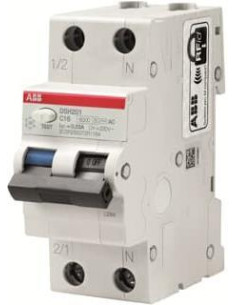

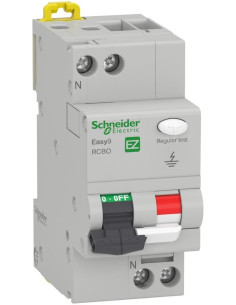

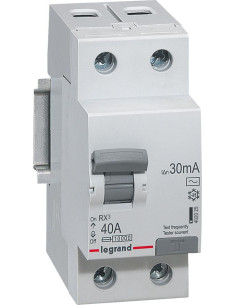

Дефектнотоковата (диференциална) защита се предлага в два основни вида. Обикновената ДТЗ (RCCB) реагира само на ток на утечка и не пази от претоварване и късо съединение. Затова след нея или пред нея винаги има автоматичен прекъсвач. Комбинираната дефектнотокова защита (RCBO) съчетава ДТЗ и автоматичен прекъсвач в едно тяло – това са т.нар. автоматични прекъсвачи с вградена дефектнотокова защита.

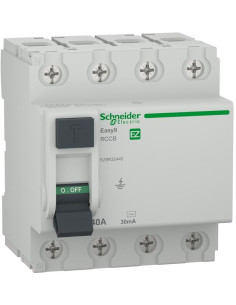

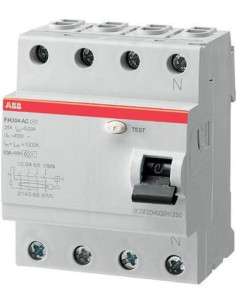

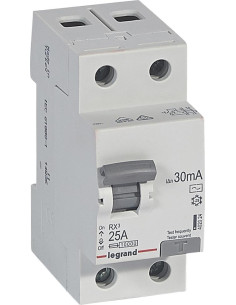

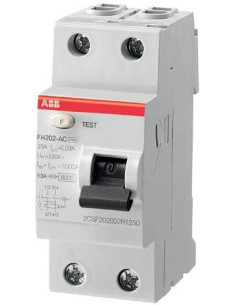

Монофазната дефектнотокова защита е двуполюсна (2P или 1P+N) и пази монофазни кръгове. Трифазната дефектнотокова защита е четириполюсна (4P или 3P+N) и е за трифазно захранване – къща, цех, трифазни консуматори. Комбинираните ДТЗ с АП заемат по-малко място, защото един апарат замества два.

Как се избира дефектнотокова защита?

• Номинален ток. ДТЗ не изключва от претоварване, затова номиналният ѝ ток трябва да е не по-малък от тока на автоматичния прекъсвач пред нея. За апартамент най-често се избира ДТЗ 40 A, а за къща – 40 или 63 A. Колко ампера трябва да е комбинираната ДТЗ зависи от кръга: 16 A за контакти и бойлер, 10 A за осветление.
• Чувствителност. 30 mA е за защита на хора и е стандартът за жилищата. 100 и 300 mA са за защита от пожар и за входа на голяма инсталация, пред ДТЗ с 30 mA.
• Тип. Тип AC реагира само на променлив ток на утечка. Тип A реагира и на пулсиращ постоянен ток, който се получава в пералните, индукционните котлони, инверторните климатици и LED драйверите – затова за нови инсталации се препоръчва тип A. Тип A-SI има по-висока устойчивост на нежелани изключвания. Тип B реагира и на гладък постоянен ток и се изисква за някои инвертори и зарядни станции.
• Изключвателна способност. За жилищни табла стига 6 kA.

При избора на дефектнотокова защита разпределете кръговете между няколко ДТЗ. Ако всички кръгове са на една защита, малките утечки на уредите се събират и тя изключва без повреда, а при авария остава без ток цялото жилище. Мястото в таблото е важно – вижте ел. таблата за апартаменти и офиси и захранващите гребени.

Каква дефектнотокова защита за бойлер?

Бойлерът е един от най-честите източници на утечка – нагревателят е във вода, а с годините котленият камък и корозията повреждат изолацията му. Затова дефектнотоковата защита за бойлер е задължителна част от неговия кръг.

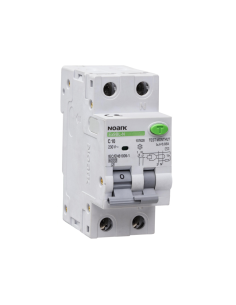

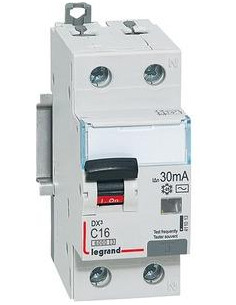

Най-практичното решение е комбинирана ДТЗ 1P+N, 16 A, 30 mA, крива C – един апарат пази кръга и от утечка, и от претоварване. Алтернатива е отделна ДТЗ с автоматичен прекъсвач 16 A пред нея. Ако бойлерът е по-далеч от таблото, удобно решение са бойлерните табла с вграден ключ и защита. Схемата на ДТЗ за бойлер е същата като за всеки отделен кръг: фаза и нула минават през защитата, а заземяването се свързва директно към корпуса на бойлера.

Как се свързва ДТЗ?

Свързването на дефектнотокова защита следва едно правило: през апарата минават всички работни проводници на кръга – фазата и нулата, а при трифазна защита и трите фази с нулата. Захранването от главния прекъсвач влиза на входните клеми, а изходните захранват автоматичните прекъсвачи на кръговете. Нулевата клема е обозначена с N.

Нулата след ДТЗ трябва да се свързва само с кръговете, които минават през същата защита. Тя не се обединява с нулата на други кръгове, нито със защитния (заземителния) проводник – иначе защитата изключва постоянно или не работи. Схемата на ел. табло с дефектнотокова защита зависи от инсталацията, затова монтажът и свързването се извършват от правоспособен електротехник.

Коя е най-добрата дефектнотокова защита?

Най-добрата дефектнотокова защита е тази с правилния тип за уредите в кръга, с чувствителност 30 mA за жилищните помещения и с ток, съобразен с прекъсвача пред нея. Сравнявайте моделите по тип (AC, A, A-SI, B), номинален ток, брой полюси, изключвателна способност и наличие на вграден автоматичен прекъсвач.

За нова жилищна инсталация практичният избор е ДТЗ тип A с 30 mA или комбинирани ДТЗ за отделните кръгове. Четирите марки в категорията имат собствени серии за домове и за промишленост: дефектнотоковите защити ABB (F200, DSH201), дефектнотоковите защити Legrand (RX3, DX3), ДТЗ Шнайдер (Easy 9, Acti 9) и дефектнотоковите защити Noark (Ex9). За зарядна станция за електромобил изберете тип B или тип A, ако станцията има вградена защита от постоянен ток 6 mA.

Цената на дефектнотоковата защита зависи от вида, броя полюси, тока и типа. Комбинираната ДТЗ струва повече от обикновената, а тип B е значително по-скъп от тип A и AC. Актуалните цени са посочени при всеки продукт.

Често задавани въпроси

Работи ли ДТЗ без заземяване?

Дефектнотоковата защита изключва при утечка през човек и в инсталация без заземяване, но не замества заземяването. Без защитен проводник повреден уред остава под напрежение, докато някой не го докосне. Заземяването и ДТЗ работят заедно.

Защо ДТЗ изключва постоянно?

Най-честите причини са повреден нагревател в бойлер или пералня, влага в кутия или контакт навън, свързани нула и заземяване след защитата и твърде много кръгове на една ДТЗ. Изключете кръговете един по един, за да откриете проблемния. При изключвания по време на гръмотевици добавете защита от пренапрежение.

Колко често се тества дефектнотоковата защита?

Повечето производители препоръчват веднъж месечно да натиснете бутона T на апарата. Ако защитата не изключи, трябва да се смени.

Нужна ли е ДТЗ за контролен електромер?

ДТЗ се поставя на кръговете след контролния електромер по същите правила като в основното табло. Електромерът само мери и не изпълнява защитна функция. Още апаратура за таблото ще намерите в модулната апаратура за контрол и комутация.
