СИЛОВИ МЕДНИ КАБЕЛИ 0,6/1kV
Какво е СВТ кабел и за какво се използва?

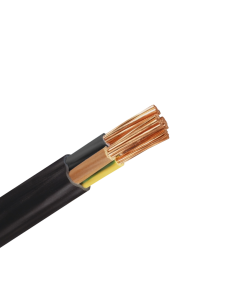

СВТ кабелът е силов кабел с медни жила, PVC изолация и PVC обвивка за напрежение 0,6/1 kV. Използва се за захранване на табла, контакти, осветление и машини и се полага неподвижно в стени, тръби, канали, шахти и в земята.
В маркировката „СВТ 3×2,5“ първото число е броят на жилата, а второто – сечението на всяко жило в мм². „Б.п.“ значи „без пълнеж“ – между жилата няма запълващ материал. Трижилният кабел има фаза, нула и защитно жило, а петжилният – три фази, нула и защита за трифазно захранване.
Какво сечение на кабела ви трябва?
Сечението на кабела се избира по тока на консуматора и предпазителя в таблото: 1,5 мм² за осветление с автомат 10 A, 2,5 мм² за контакти и бойлер с 16 A, 4–6 мм² за фурна или котлон с 25–32 A. За захранване на апартамент или къща се ползват 6–16 мм².
| За какво | Сечение | Кабел | Автомат (ориентир) |
|---|---|---|---|
| Осветление | 1,5 мм² | СВТ 3×1,5 | 10 A |
| Контакти, бойлер, климатик | 2,5 мм² | СВТ 3×2,5 | 16 A |
| Фурна или плот, монофазно | 4–6 мм² | СВТ 3×4 („4 квадрата“) или 3×6 | 25–32 A |
| Плот или машина, трифазно | 2,5–4 мм² | СВТ 5×2,5 или 5×4 | 3×16–3×25 A |
| Захранване на апартамент | 6–10 мм² | СВТ 3×6 или 3×10 | 32–40 A |
| Захранване на къща, трифазно | 6–16 мм² | СВТ 5×6, 5×10 или 5×16 | 3×25–3×63 A |
Таблицата е ориентир за медни кабели с PVC изолация при кратки трасета в жилище. При дълго трасе, полагане в снопове или висока температура сечението се увеличава. Окончателното сечение и защитата в таблото определя електротехник или проектът. Защитите ще намерите в автоматичните прекъсвачи и дефектнотоковите защити.
СВТ, NYY или CYKY – каква е разликата?
СВТ, NYY и CYKY са силови медни кабели 0,6/1 kV с PVC изолация и обвивка, произведени по различни стандарти. СВТ е по българския стандарт, NYY – по германския, а CYKY – по чешкия. За обикновена инсталация в жилище те се използват за едни и същи задачи.

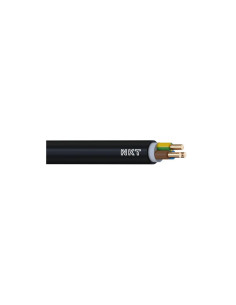

Буквата „J“ в NYY-J и CYKY-J означава, че кабелът има жълто-зелено защитно жило. Без нея (с „O“) защитно жило няма. В категорията NKT NYY-J и CYKY-J са в сечения от 1,5 мм² до 25 мм². Всички налични сечения ще видите във филтъра „Сечение на жилата“. Избирайте по наличност и сечение – по функция кабелите са взаимозаменяеми.
Могат ли силовите медни кабели да се полагат в земята?
Да, СВТ, NYY и CYKY могат да се полагат директно в земята. Обикновено се полагат на дълбочина около 0,7–0,8 м, върху и под слой пясък, с предупредителна лента отгоре. Под алеи, пътища и при влизане в сграда кабелът минава в защитна тръба.
За полагане в земя и през основи се ползват двустенни твърди тръби или гофрирани тръби. На открито СВТ кабелът се полага под навес или в канал, за да не е на пряко слънце през цялото време. Свързването на две отсечки под земята става с кабелна муфа.
СВТ или ПВВ-МБ1 за апартамент?
За скрита инсталация под мазилка в апартамент се ползва мостов кабел ПВВ-МБ1, защото е плосък и лесно се вгражда. СВТ се ползва за захранването на таблото, в тръби и канали, в мазета, гаражи и навън.
Плоските мостови кабели ще намерите в кабелите ПВВ-МБ1. За гъвкаво свързване на машини и удължители се ползват гумени кабели като H07RN-F (ШКПТ). Многожилните гъвкави проводници в табла и шкафове са в кабелите H07V-K (ПВ-А2). Всички видове са събрани в кабелите и проводниците.
Колко струва СВТ кабелът?
Цената на СВТ кабела е на метър и зависи от сечението и броя жила. В категорията започва от 0,82 €/м за СВТ 2×1 мм² и стига около 127 €/м за най-големите сечения.
Кабелите 3×1,5 и 3×2,5 за инсталация в жилище са в долния ценови клас. Петжилните кабели за трифазно захранване (5×6, 5×10) струват няколко пъти повече на метър. При поръчка сметнете дължината на трасето с резерв от 5–10 % за свързване в таблото и в кутиите.
Често задавани въпроси
Колко ампера издържа СВТ 3×2,5?
Меден кабел 2,5 мм² в жилищна инсталация се защитава с автомат 16 A, а при кратко трасе и добро охлаждане – до 20 A. Това покрива контакти, бойлер и климатик. За по-голям товар трябва по-голямо сечение.
Какво значи 0,6/1 kV?
0,6/1 kV е номиналното напрежение на кабела: 600 V между жило и земя и 1 000 V между две жила. Това е стандартът за силови кабели ниско напрежение. С голям запас покрива 230/400 V в жилищата.
С какво се закрепва СВТ кабелът по стена?
По стена кабелът се закрепва със скоби на всеки 25–40 см или се полага в кабелен канал. За въздушно опъване между сгради трябва обтегач. Подходящите аксесоари ще намерите в скобите за кабели и укрепването и в кабелните канали, скари и тръби.
