ЩУЦЕРИ ЗА КАБЕЛ

За какво служи щуцерът за кабел?

Кабелният щуцер изпълнява три задачи: херметизира отвора, през който кабелът влиза в корпуса, захваща кабела, за да не се изтегля от клемите, и предпазва изолацията от острия ръб на отвора. Без щуцер степента на защита на кутията или таблото пада до степента на най-слабия отвор.

Кабелни щуцери, наричани още щуцери за кабели, щуцери и кабелни входове, се използват в разклонителните кутии, промишлените табла и индустриалните табла тип „Времянка“, както и в корпусите на помпи, прожектори и машини. Всеки щуцер в категорията е щуцер с гайка – контрагайката се завива отвътре на корпуса и щуцерът може да се монтира в отвор без резба.

PG или метрична резба?

Щуцерът с резба PG е по стария германски стандарт, който още се среща в много табла и уреди. Метричната резба M със стъпка 1,5 мм е съвременният европейски стандарт и се използва в новите корпуси. Двете резби не са взаимозаменяеми, затова при подмяна изберете същия тип като стария щуцер или като резбата в корпуса.

Ако отворът е гладък и щуцерът се закрепва с контрагайка, резбата има значение само за съвпадението между тялото и гайката. Тогава изберете типа, който най-добре пасва на диаметъра на кабела.

Как се избира размер на щуцера?

Размерът на щуцера се определя от външния диаметър на кабела, а не от сечението на жилата. Измерете кабела с шублер и изберете щуцер за кабел, в чийто диапазон диаметърът попада около средата – така уплътнението стяга кабела равномерно.

При метричните щуцери отворът е равен на номиналния размер – за M20 се пробива около 20,5 мм. Например кабел ПВВ-МБ1 3×2,5 мм² е с външен диаметър около 10 мм и влиза в щуцер PG13.5 или M20. Захранващите кабели ще намерите в силовите медни кабели и в гъвкавите медни кабели.

Как се монтира кабелен щуцер?

Пробийте отвор с размера от таблицата, поставете тялото на щуцера отвън и завийте контрагайката отвътре на корпуса. Развийте капачката, прекарайте кабела през уплътнението и го вкарайте в корпуса с нужната дължина. Накрая завийте капачката, докато уплътнението обхване кабела плътно и той не се движи при леко дърпане. Не презатягайте – прекаленият натиск може да деформира изолацията.

За свързване на жилата вътре в кутията използвайте клеми WAGO или кабелни обувки. Преди щуцера кабелът се закрепва към стената със скоби за кабели или кабелни връзки.

Кой е най-добрият кабелен щуцер?

Най-добрият кабелен щуцер е този, чийто диапазон съответства точно на диаметъра на кабела и чиято степен на защита отговаря на мястото на монтаж. Сравнявайте щуцерите по степен на защита IP, устойчивост на UV лъчи, материал на тялото и уплътнението, диапазон на захващане и наличие на контрагайка.

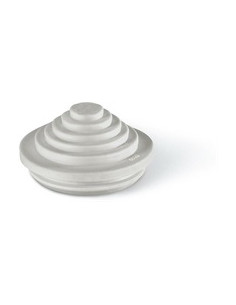

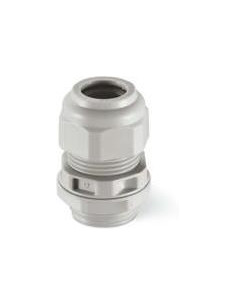

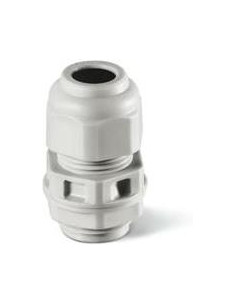

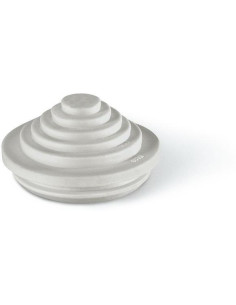

За външен монтаж практичният избор е пластмасов щуцер с IP68 и UV устойчивост, какъвто е Scame серия 805. Той не корозира и запазва уплътнението на слънце и студ. Металните (месингови) щуцери са за промишлени среди с механично натоварване или с изискване за заземяване на бронята на кабела.

Често задавани въпроси

Какво означава IP68 при щуцера?

IP68 означава пълна защита от прах и защита при продължително потапяне във вода. Тази степен се запазва само ако кабелът е кръгъл и диаметърът му е в диапазона на щуцера.

Може ли един щуцер за два кабела?

Не и със стандартното уплътнение – то е с един кръгъл отвор и при два кабела остават пролуки. За всеки кабел използвайте отделен щуцер.

Щуцер или гофрирана тръба?

Щуцерът уплътнява входа на кабела в корпуса, а гофрираните тръби и твърдите тръби защитават кабела по трасето. Когато кабелът е в гофре, за входа в кутията се използва щуцер за гофре или накрайник – вижте аксесоарите за тръби, канали и скари.
