Кабелни канали

Видове кабелни канали и за какво служат

Кабелните канали са част от групата кабелни канали, скари и тръби и се делят по място на монтаж и по натоварване. В тази категория са представени пет типа.

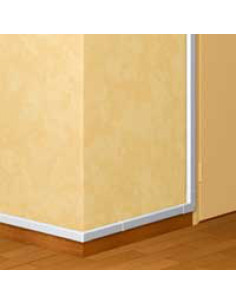

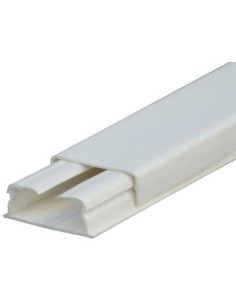

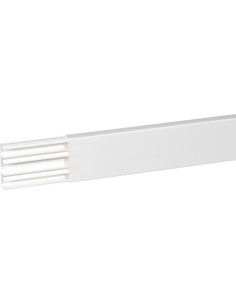

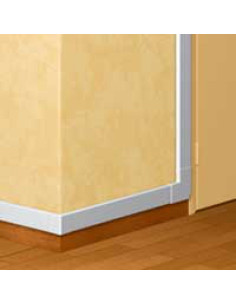

Мини каналите Legrand DLP са от 16×16 до 75×20 мм и се ползват за единични трасета в жилища и офиси – захранване на лампа, кабел за рутер или домофон. Такъв малък PVC канал за кабели мнозина наричат просто кабел канал. Освен в бял цвят има кафяв вариант 20×12,5 мм за стени и первази в дървесни тонове.

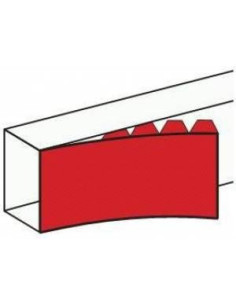

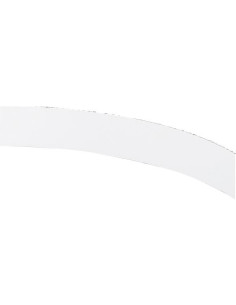

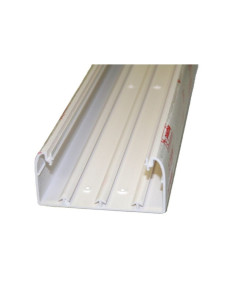

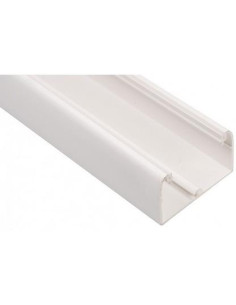

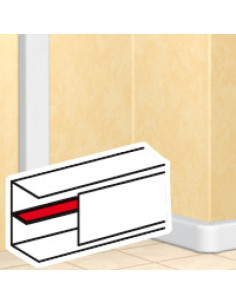

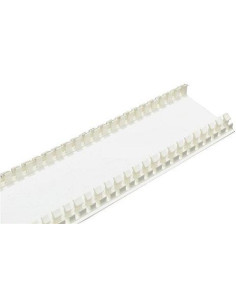

Големите канали DLP с размери от 50×80 до 65×220 мм са за офиси, магазини и сървърни помещения. Към тях се поставя капак с ширина 40, 45, 65, 85 или 130 мм. В капак 65 мм се монтират директно ключове и контакти Mosaic, така че по трасето получавате електрически контакти и информационни розетки без конзолни кутии в стената. Разделителите за височина 50 и 65 мм отделят силовите кабели от слаботоковите в един канал.

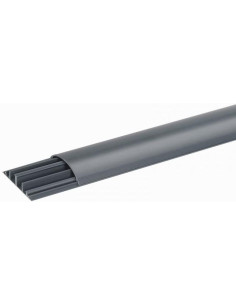

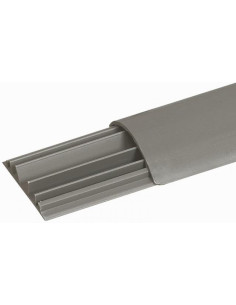

Подовият кабелен канал Legrand (50×12, 75×18 и 92×20 мм, сив) има скосени краища и се стъпва върху него. Той е решение, когато кабелът трябва да мине през пода до бюро в средата на стаята. За постоянни работни места по-удобни са подовите кутии и колонки за работни места.

От метални кабелни канали в категорията е алуминиевият кабелен канал Legrand 50×105 мм. Той е по-здрав механично и стои добре в представителни офиси и витрини.

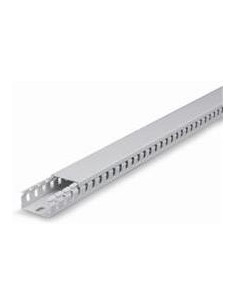

Scame WADO е перфориран кабелен канал, който се монтира вътре в табла за апартаменти и офиси и в промишлени табла. Страните му имат прорези, през които кабелите излизат към апаратите на DIN шина и към редовите клеми. Затова търсенето „кабелни канали и DIN шина“ води точно до този тип.

Размери на кабелните канали

Размерът се чете като ширина × височина. При Scame това е изрично отбелязано с „Ш×В“.

Как се избира кабелен канал

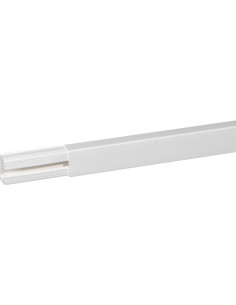

Започнете от кабелите. Съберете сечението на всички кабели, които ще минат по трасето, и изберете канал с поне една трета свободно място. Така по-късно ще добавите кабел, без да сменяте канала. За един мостов кабел или два-три тънки кабела стига канал 20×12,5 мм. За 5–6 захранващи кабела 3×2,5 мм² е по-подходящ 40×40 мм.

Вторият въпрос е дали ще има апаратура по трасето. Ако искате контакти и розетки в самия канал, изберете DLP с капак 65 мм. Ако по трасето вървят силови и мрежови кабели заедно, сложете разделител.

Третият въпрос е мястото. Кабелен канал за стена се избира по цвета на стената и по броя кабели. Кабелен канал за под трябва да издържа стъпване, затова за него има отделни подови модели. В таблото се ползва само перфориран канал, защото кабелите излизат през страните му.

Ъгли за кабелни канали, накрайници и съединители ще намерите в аксесоарите за тръби, канали и скари.

Кой кабелен канал е най-добър

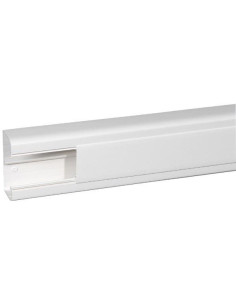

Най-добър е каналът, който побира кабелите със запас и пасва на мястото. За жилище най-често се взема мини канал 20×12,5 или 32×16 мм на Legrand. За офис с много работни места по-практичен е DLP 50×105 мм с капак 65 мм и разделител. За ел. табло изборът е перфориран канал Scame WADO с височина, близка до тази на апаратите. При сравнение гледайте още дебелината на стените, плътното прилепване на капака и наличието на ъгли и накрайници от същата серия.

Как се монтира кабелен канал на стена

Отбележете трасето с нивелир и разрежете канала с ножовка. Основата се закрепва с дюбели през 40–50 см. Поставете кабелите, като ги придържате с кабелни връзки на завоите, и затворете капака. На места, където каналът не стига, кабелът се закрепва със скоби за кабели. Под мазилка или в бетон вместо канал се полагат гофрирани тръби, а при открит монтаж с по-голямо механично натоварване – твърди тръби.

Често задавани въпроси

Каква е разликата между кабелен канал и кабелна скара?

Кабелният канал е затворен с капак и пази кабелите от прах и удар, а кабелната скара е открита метална конструкция за много и тежки кабели. Каналите се ползват в жилища, офиси и табла, а скарите – в промишлени сгради и технически етажи.

Подходящ ли е кабелен канал за климатик?

За захранващия и комуникационния кабел на климатика мини канал 20×12,5 или 32×16 мм е напълно достатъчен. Медните тръби с изолация и дренажният маркуч изискват специален канал за климатици, какъвто в тази категория няма.

Метален или PVC кабелен канал да избера?

PVC кабелен канал е по-лек, по-евтин и се реже лесно, затова е стандартът за жилища и офиси. Алуминиевият е по-здрав и се избира, когато каналът е изложен на удари или трябва да изглежда по-представително.
